Shining 3D
Shining 3D EinScan Trek
Shining 3D EinScan Trek
通常価格
¥1,430,000 JPY
通常価格
セール価格
¥1,430,000 JPY
単価
/
あたり
税込。
配送料はチェックアウト時に計算されます。
受取状況を読み込めませんでした
業界初のワイヤレス・デュアルフォーム・マーカーレス3Dトラッキングシステム。着脱式のハンドヘルドスキャナーは、独立したワイヤレスレーザースキャナーとしても使用でき、多様なスキャン作業に柔軟に対応します。
Tracking Modeでは、大型で広い表面をマーカーなしで直接スキャン。Handheld Scanner Modeでは、形状特徴の豊富な表面をブルーレーザーでマーカーレススキャンが可能。大型対象物の全体形状から細部のパーツまで、スキャンワークフローを効率化します。
3種類のレーザースキャンモード、柔軟に切り替えられる2つの形態、多様なスキャン方式を備えたEinScan Trakは、リバースエンジニアリング、文化財の保存、自動車カスタマイズ、大型対象物のデジタル化に対応する、携帯性に優れたプロフェッショナル3Dデジタル化ソリューションです。
・19本のクロスブルーレーザーライン：微細なディテールの高精度スキャン
・7本のパラレルブルーレーザーライン：高効率な高速・広範囲スキャン
・シングルレーザーライン：スキャンが難しい深穴の奥など、微細な形状をスキャン

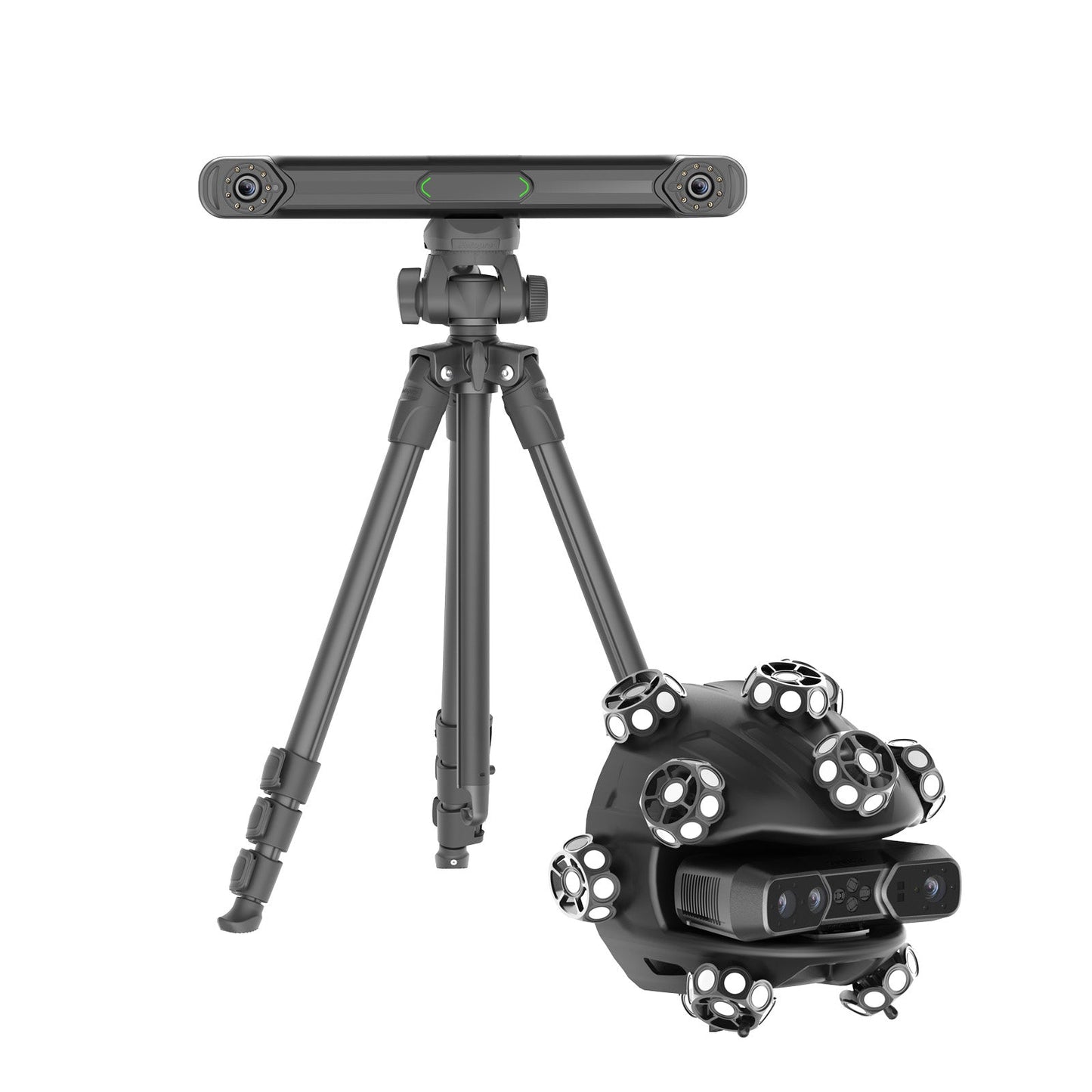

【製品に含まれるもの】
・スキャナー本体

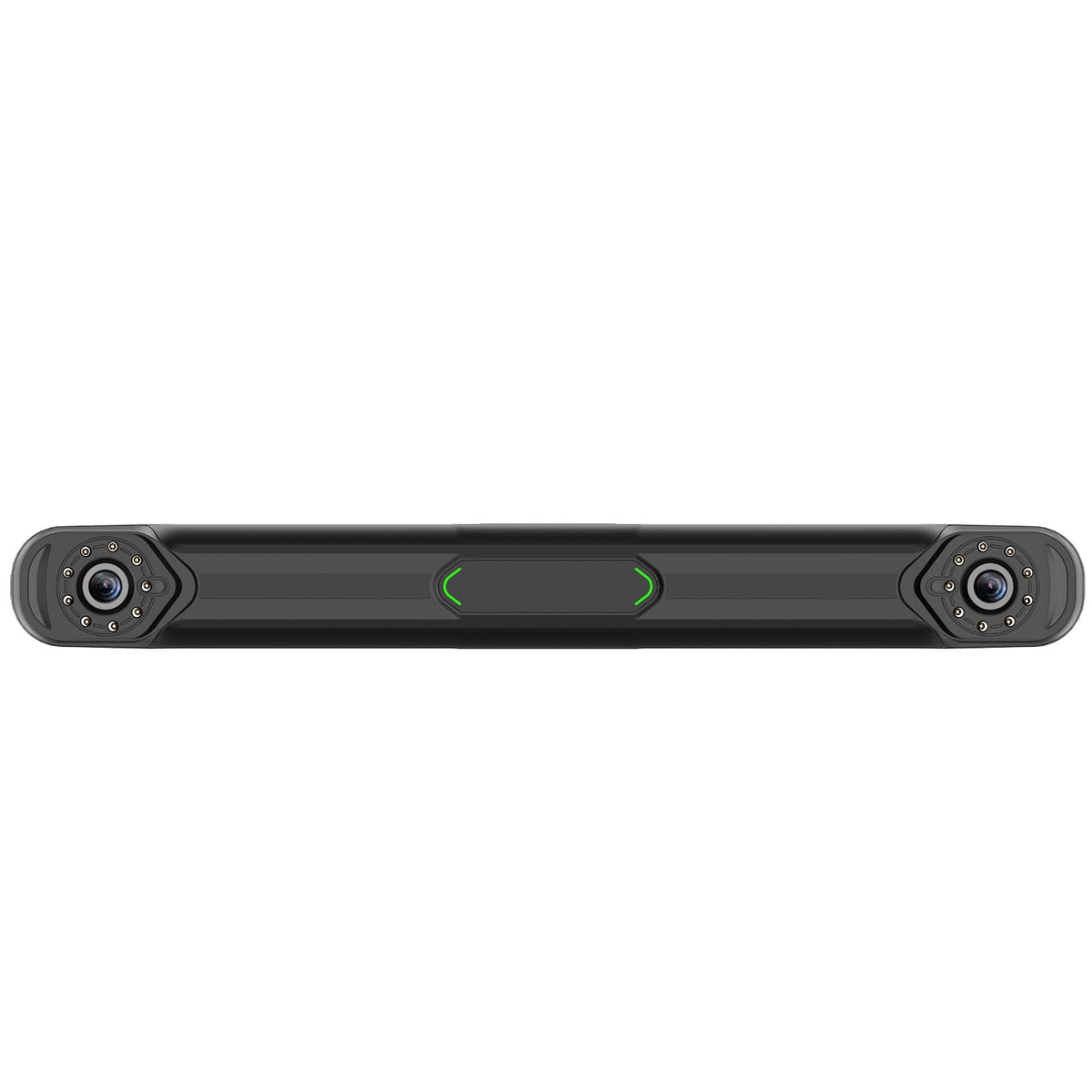

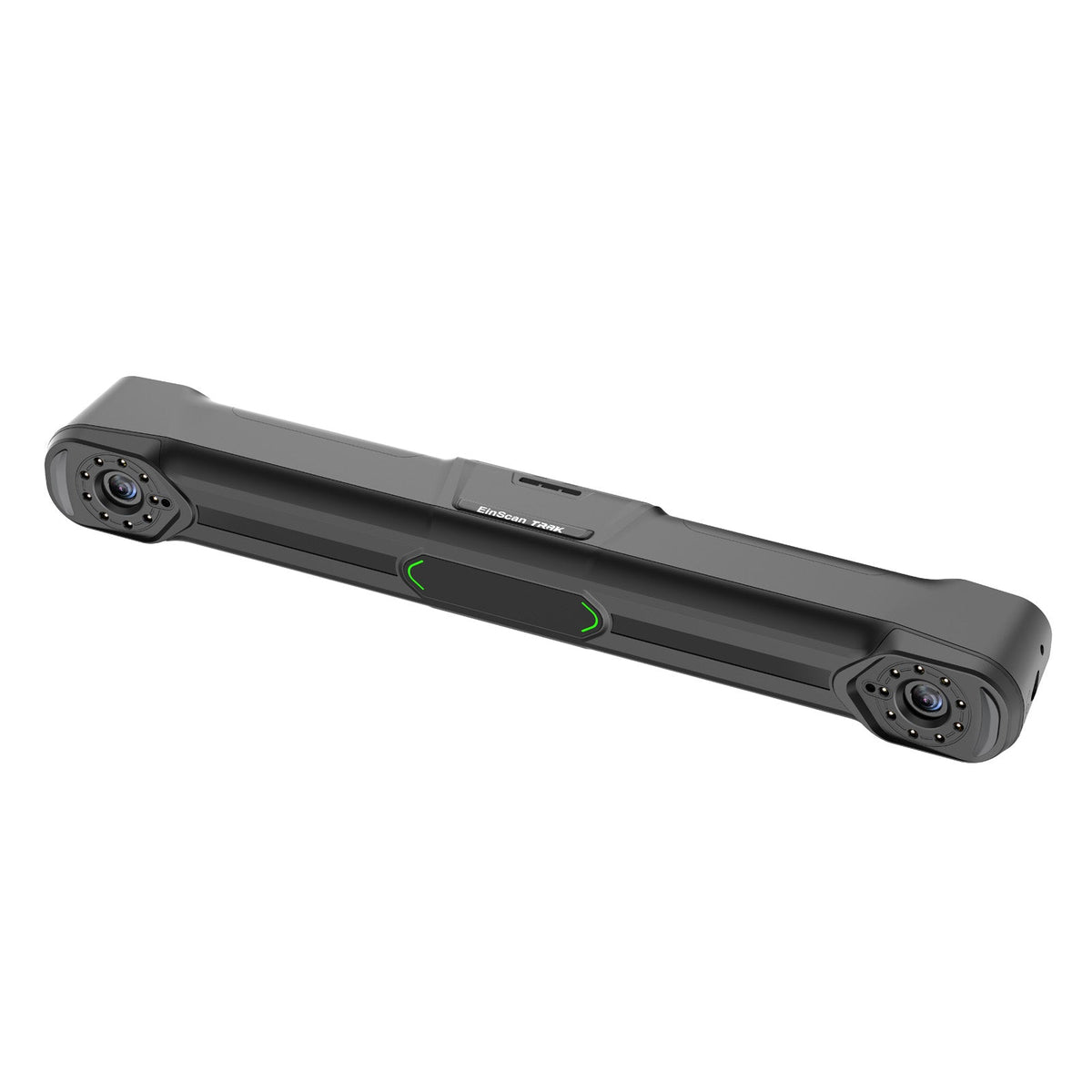

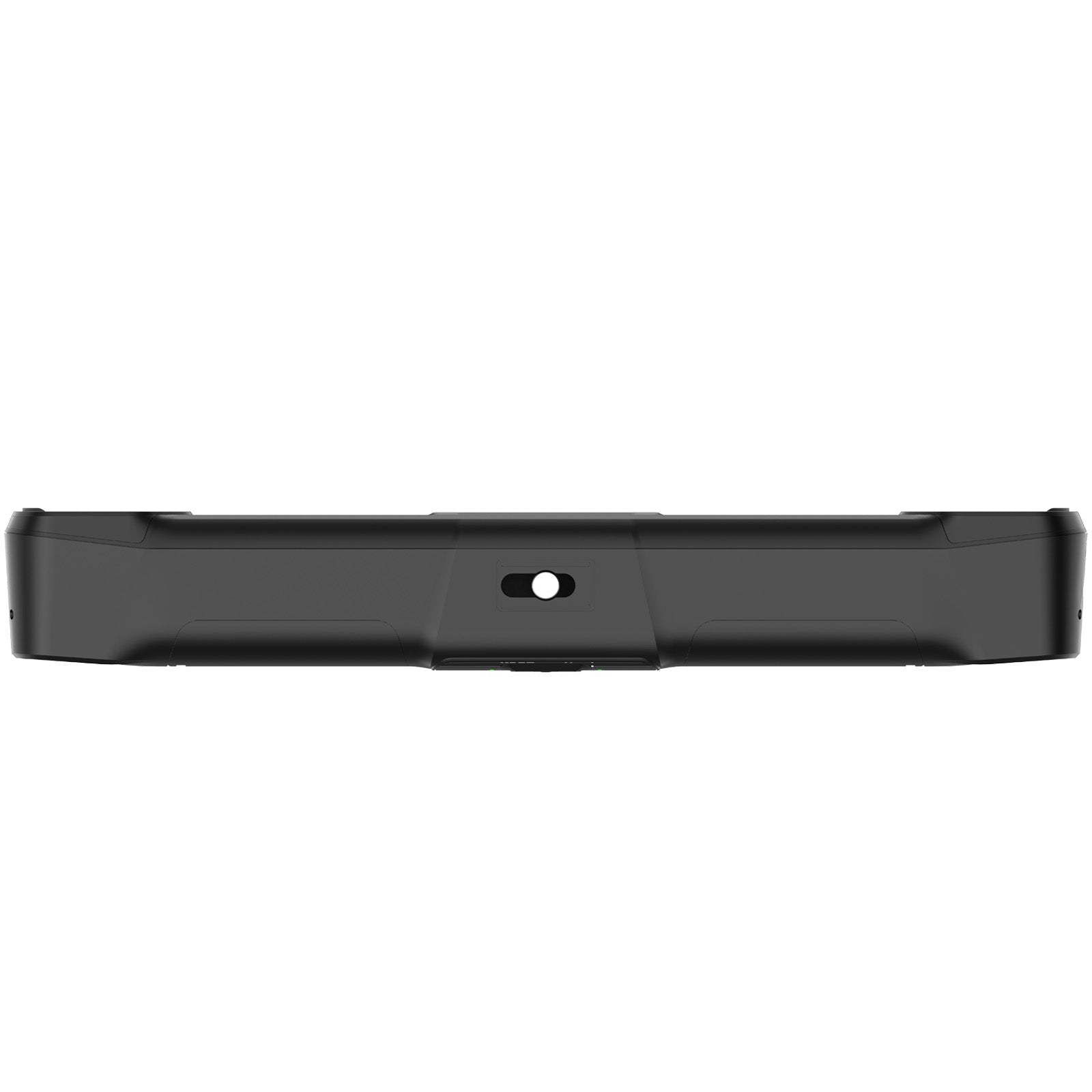

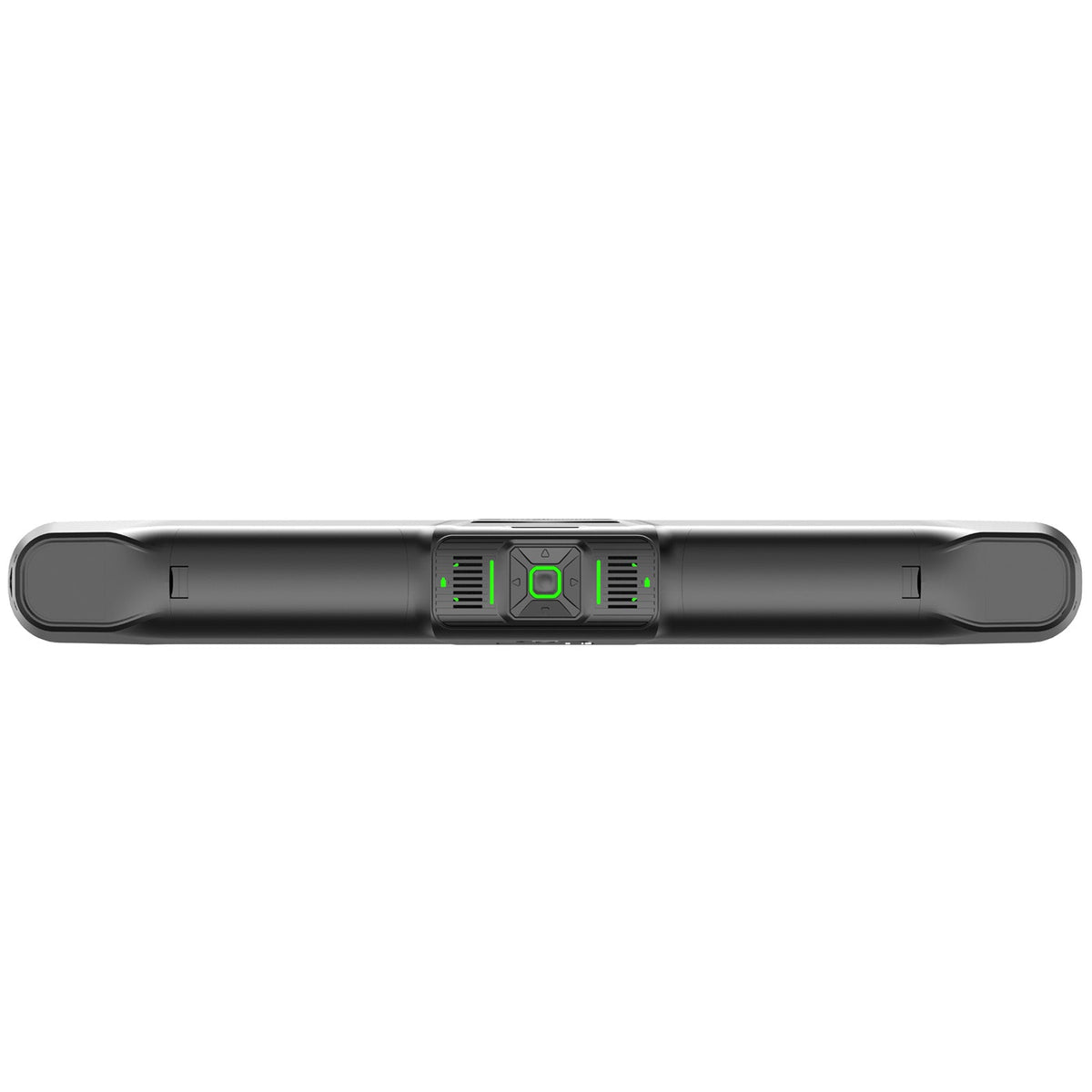

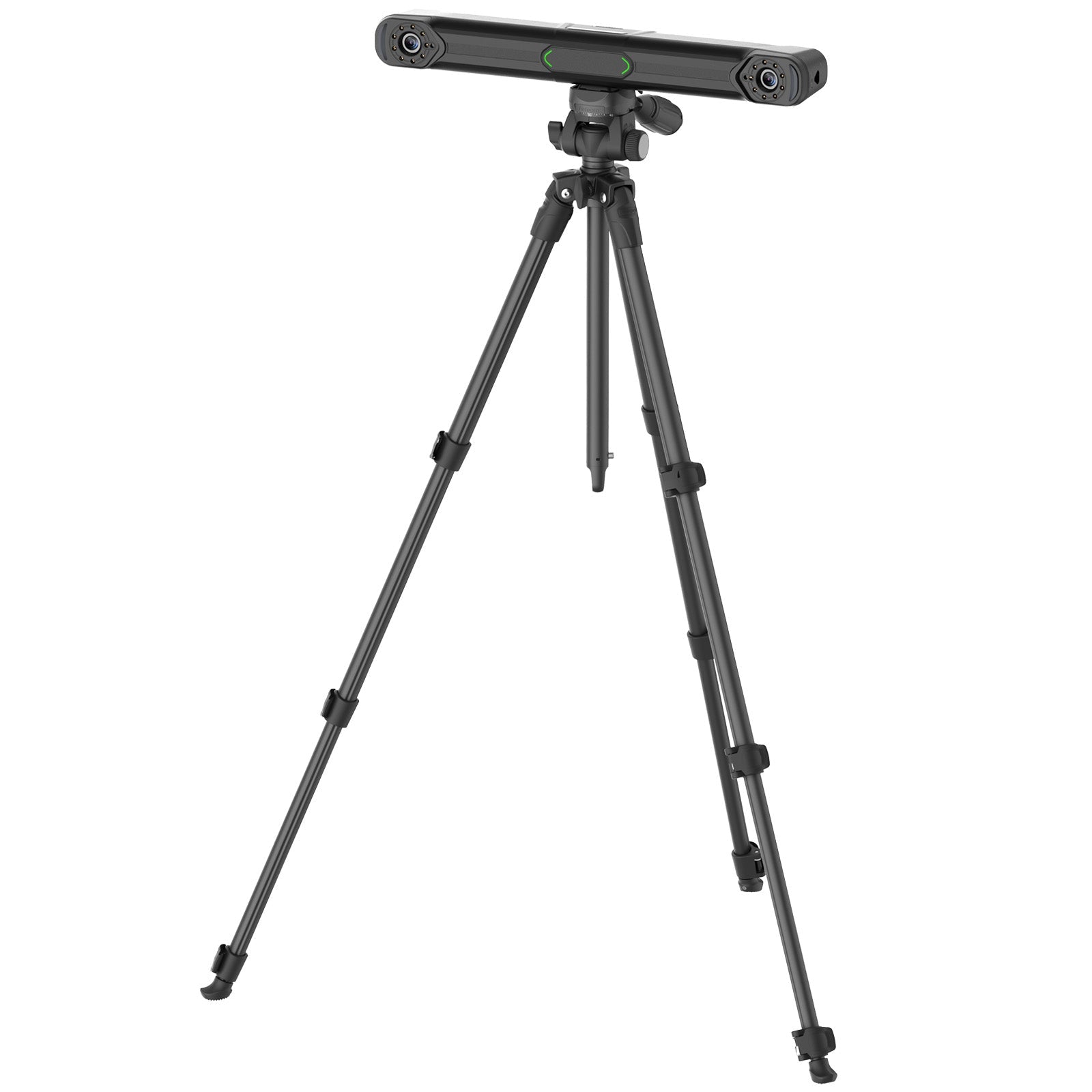

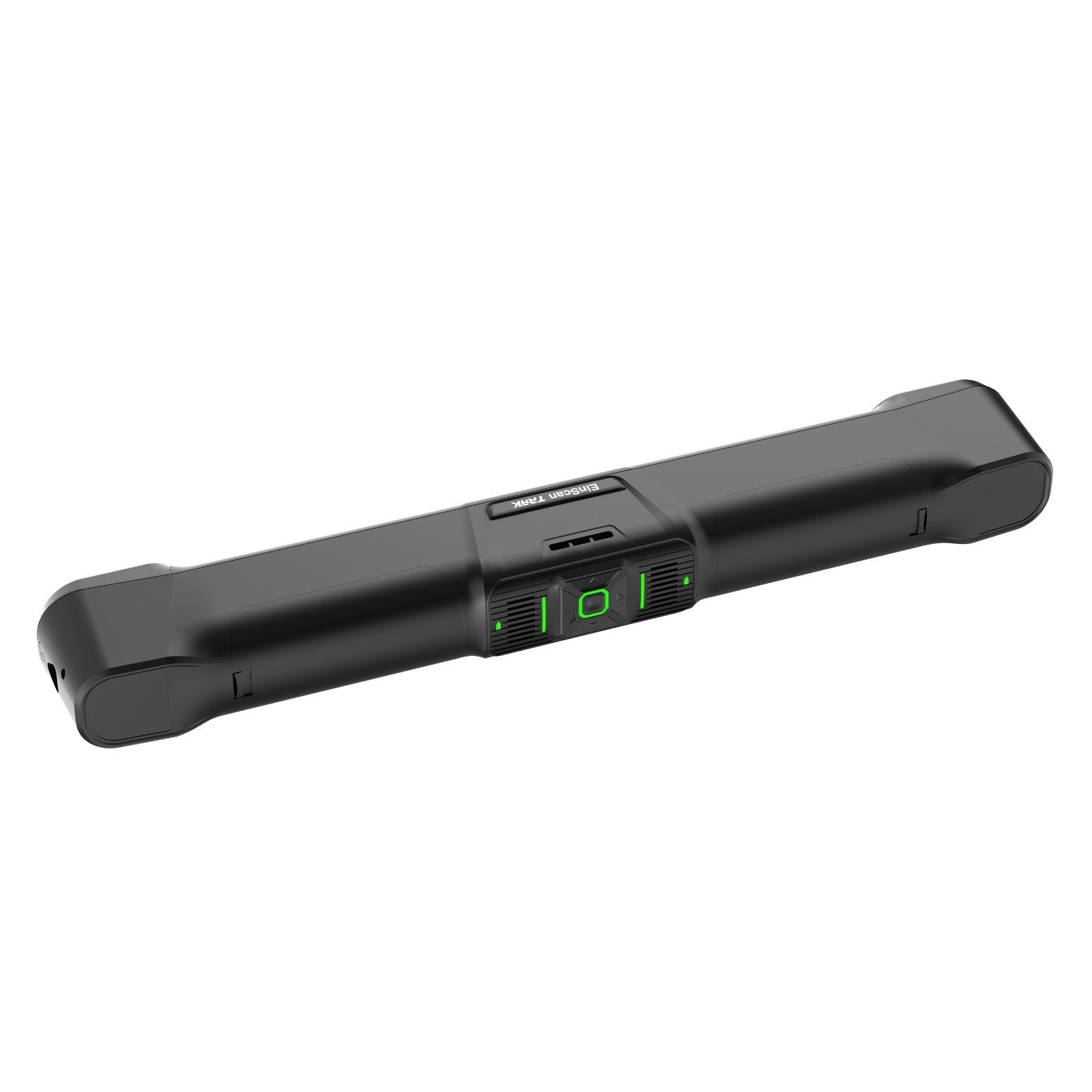

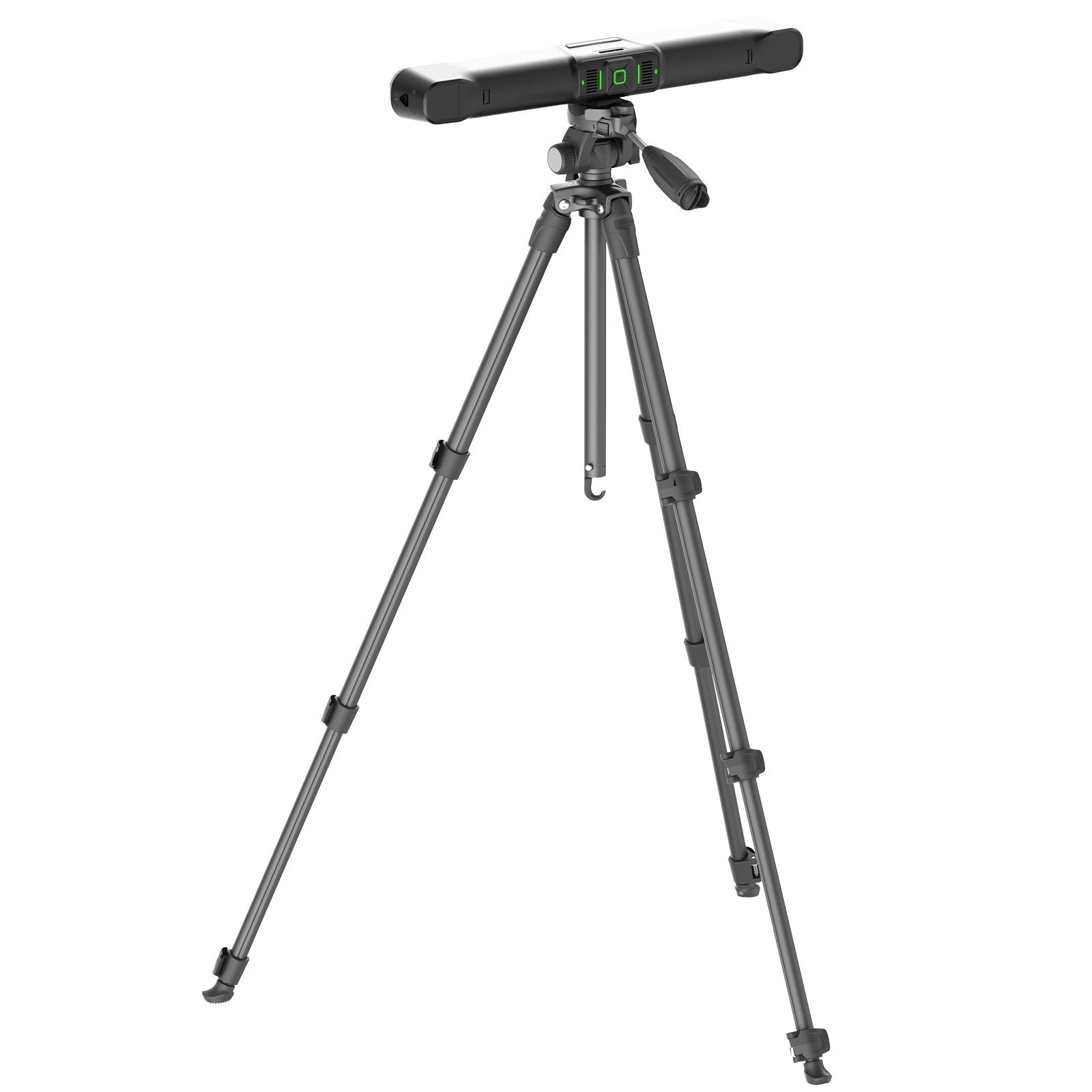

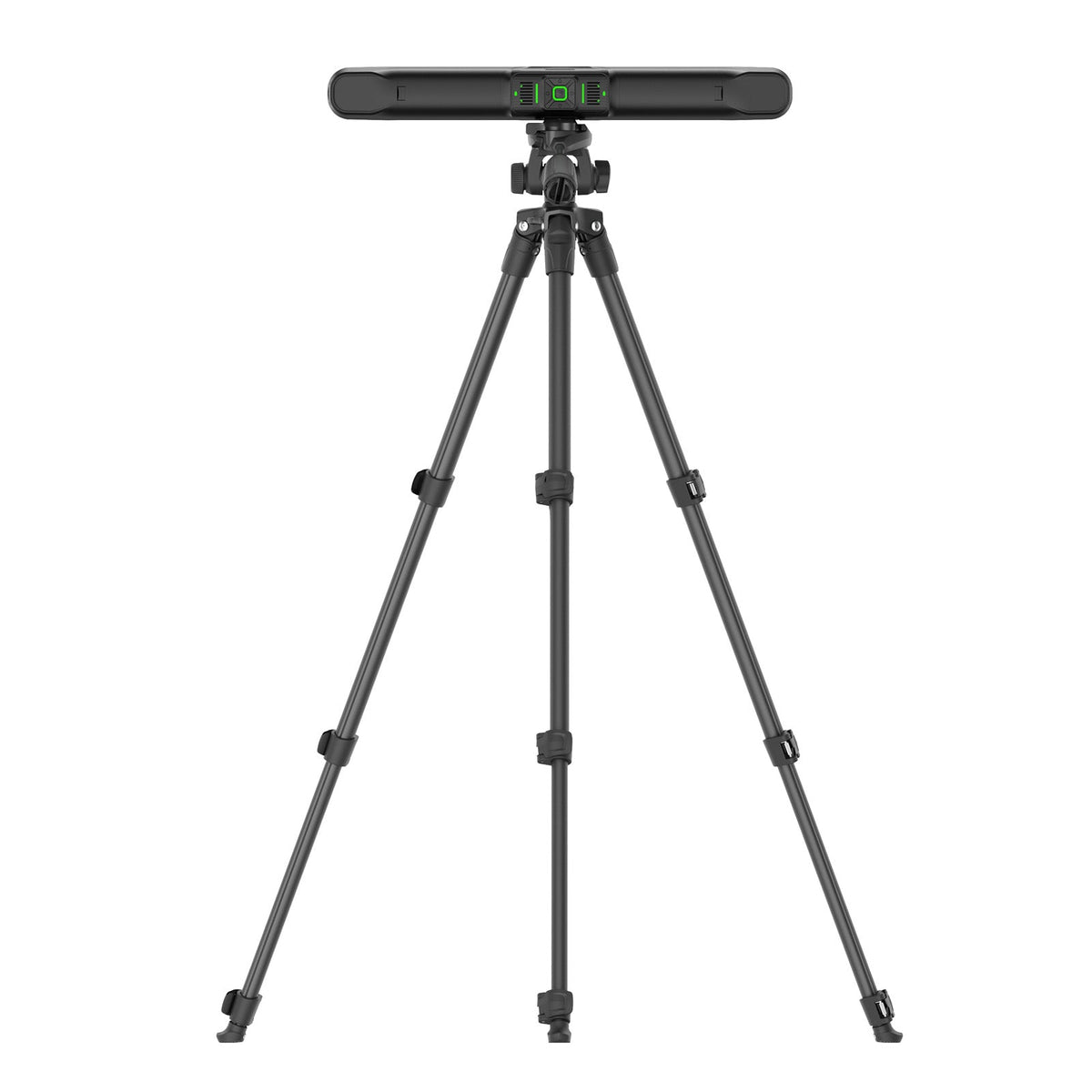

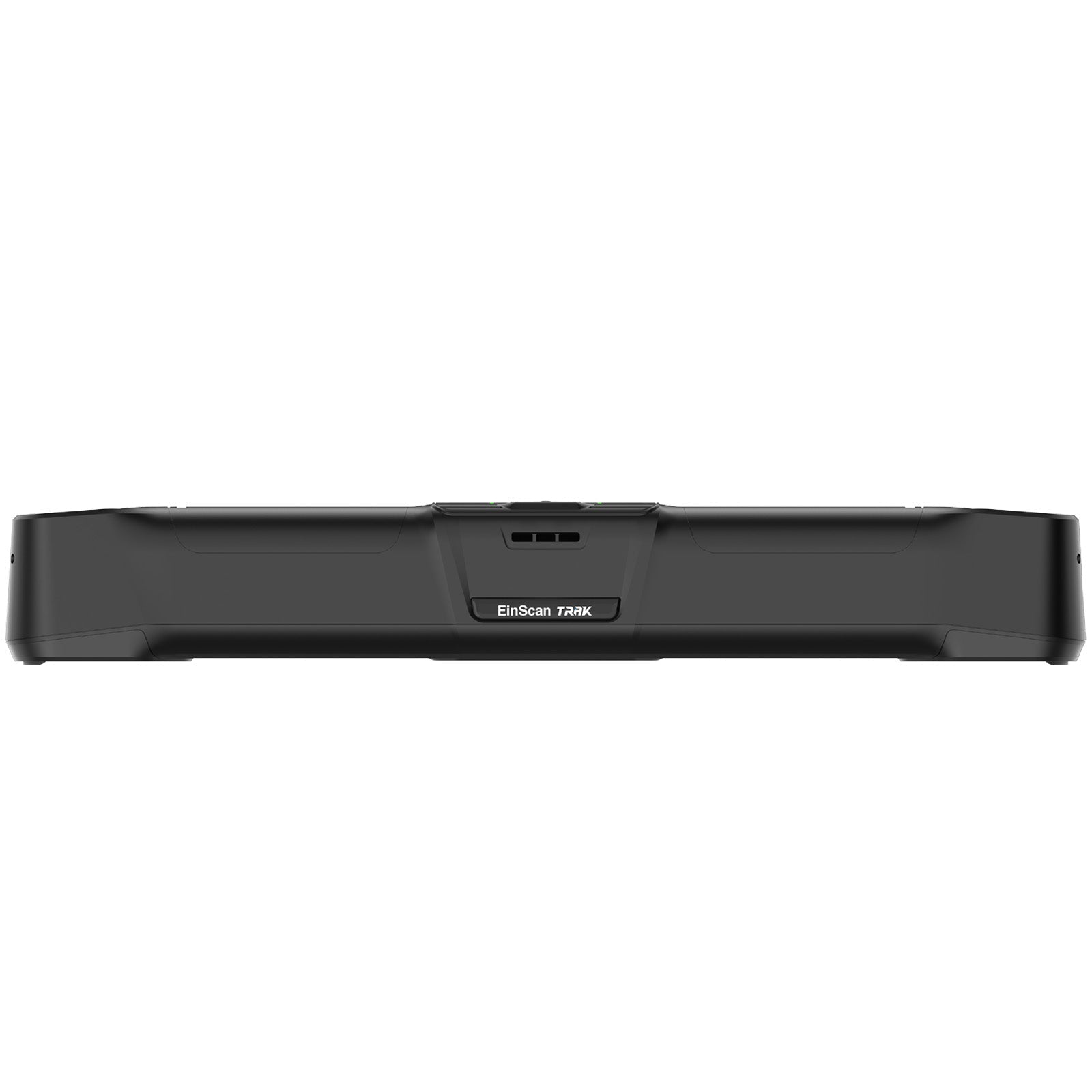

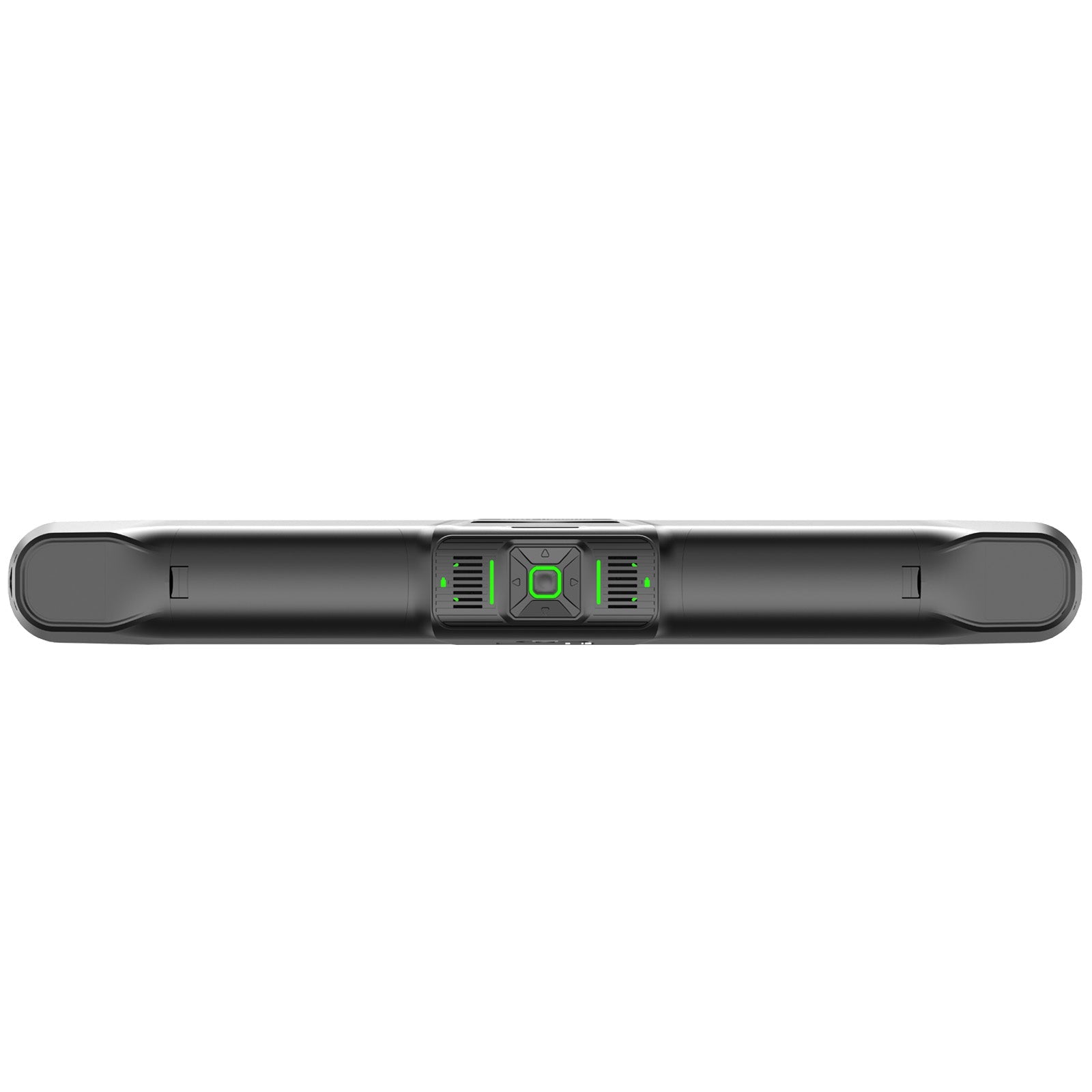

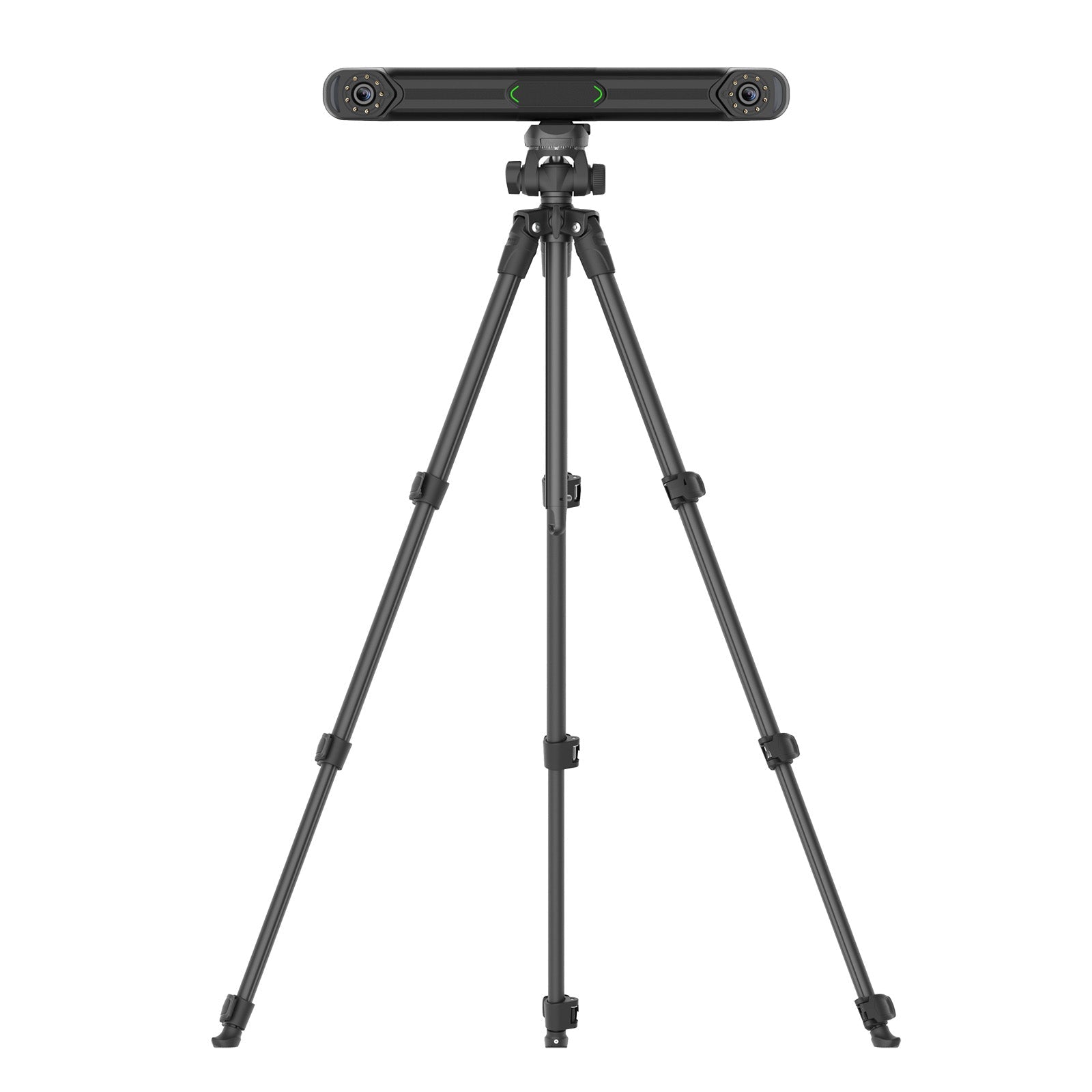

・トラッカー

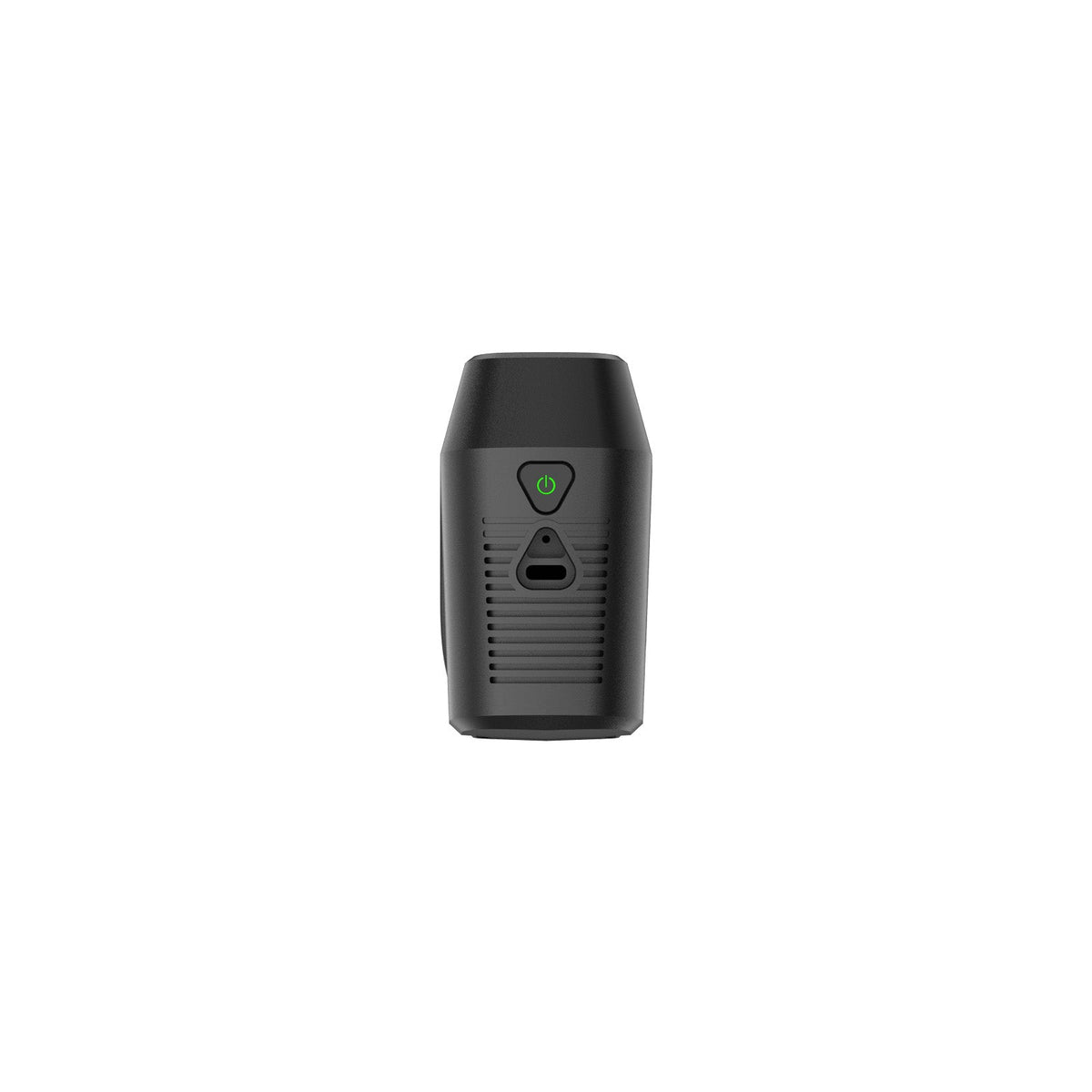

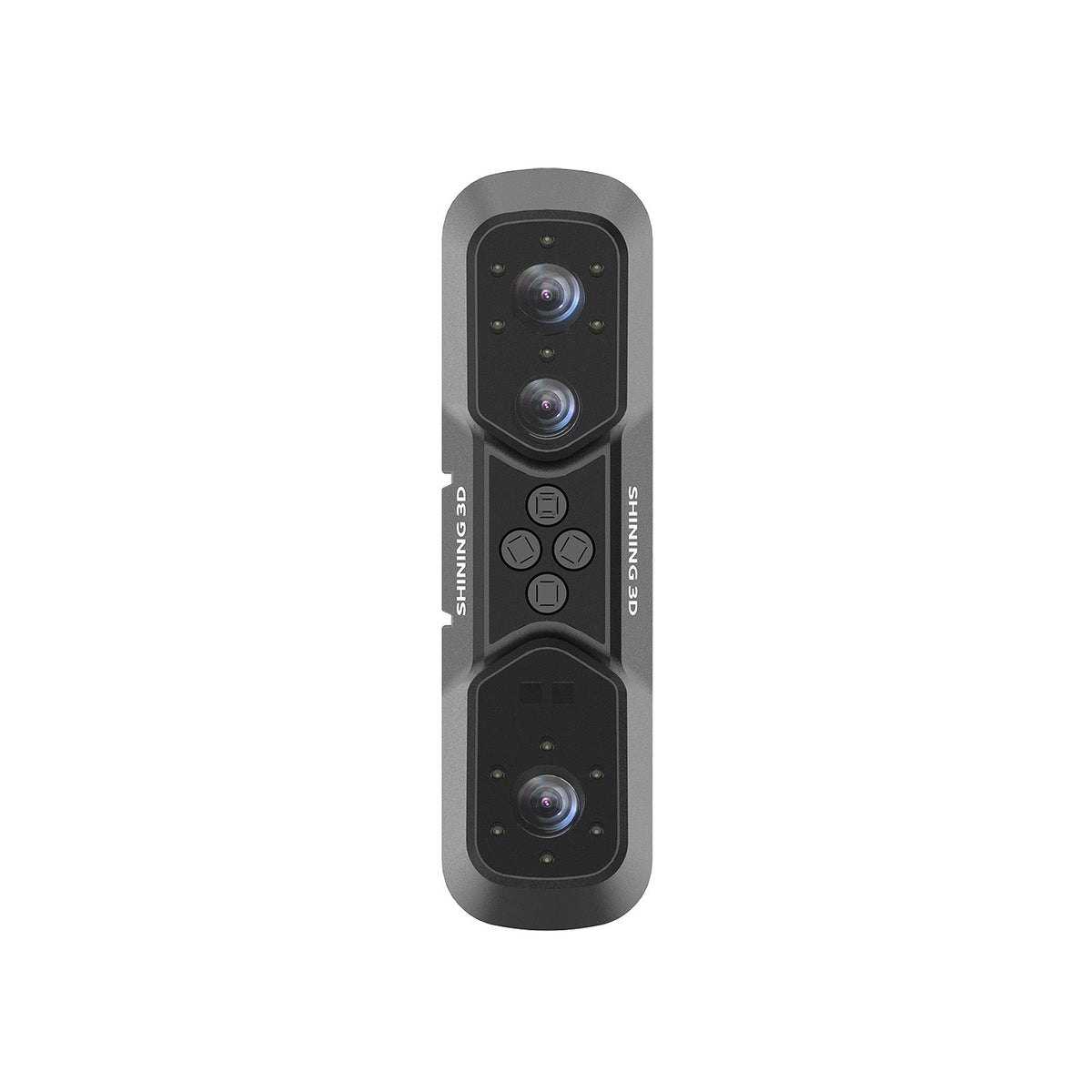

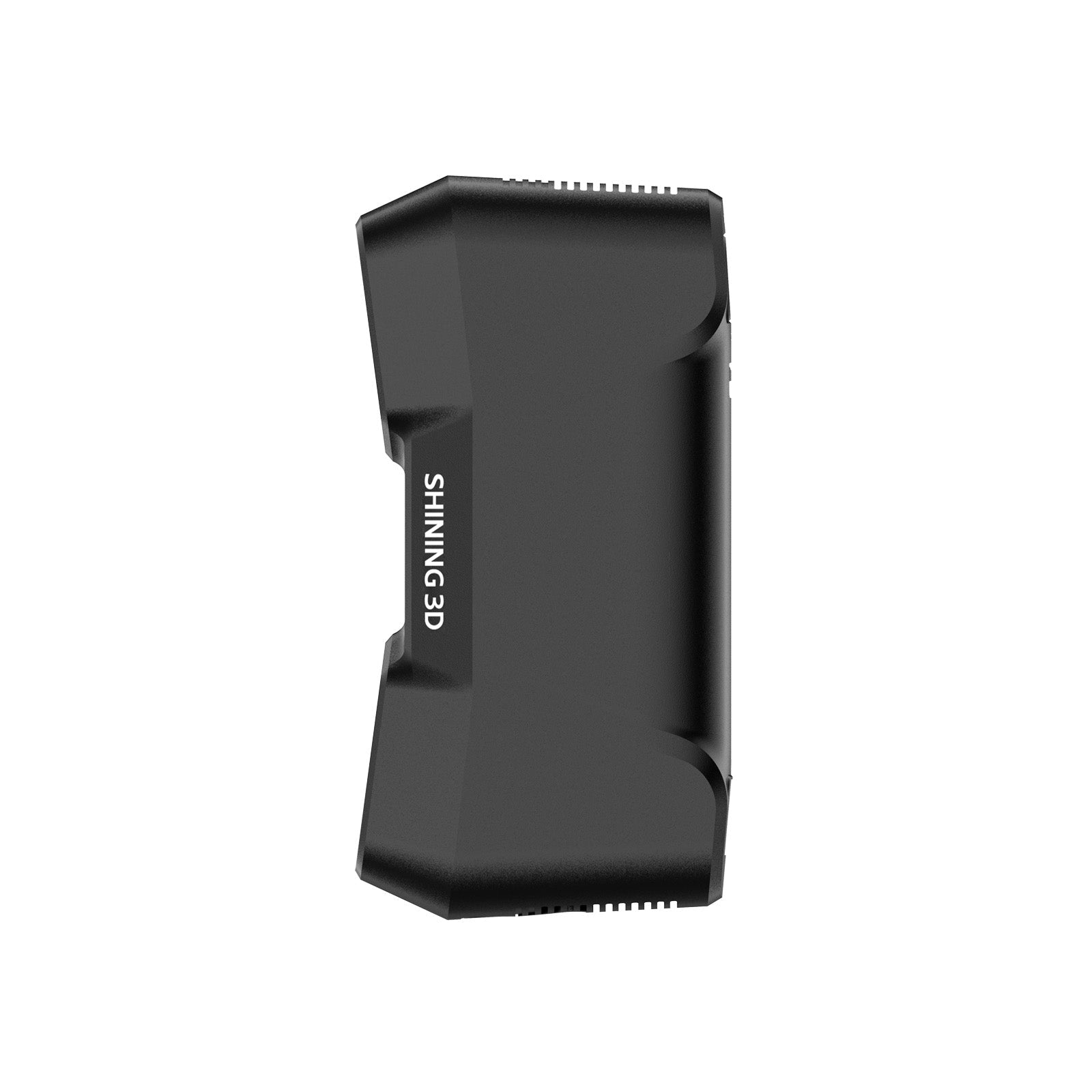

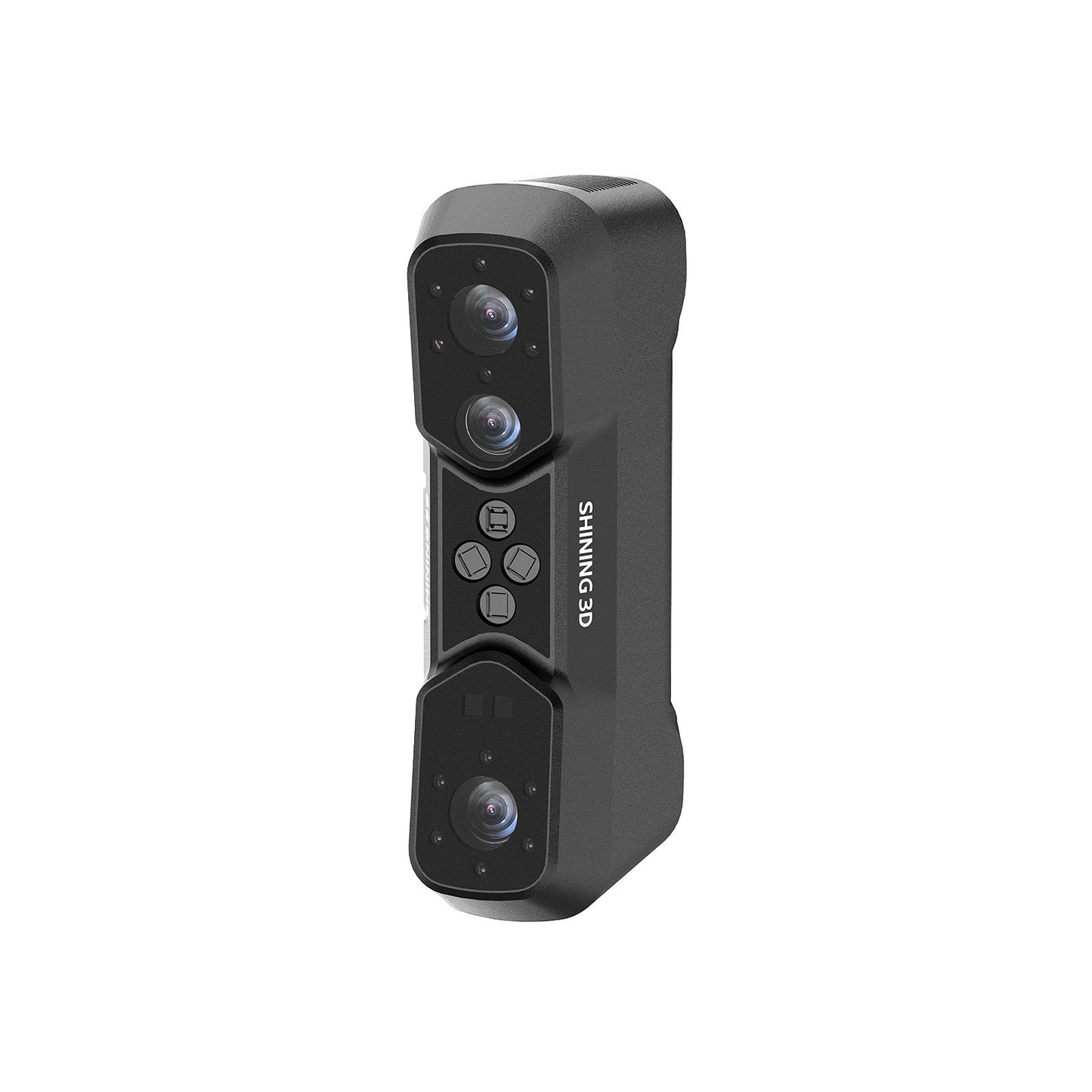

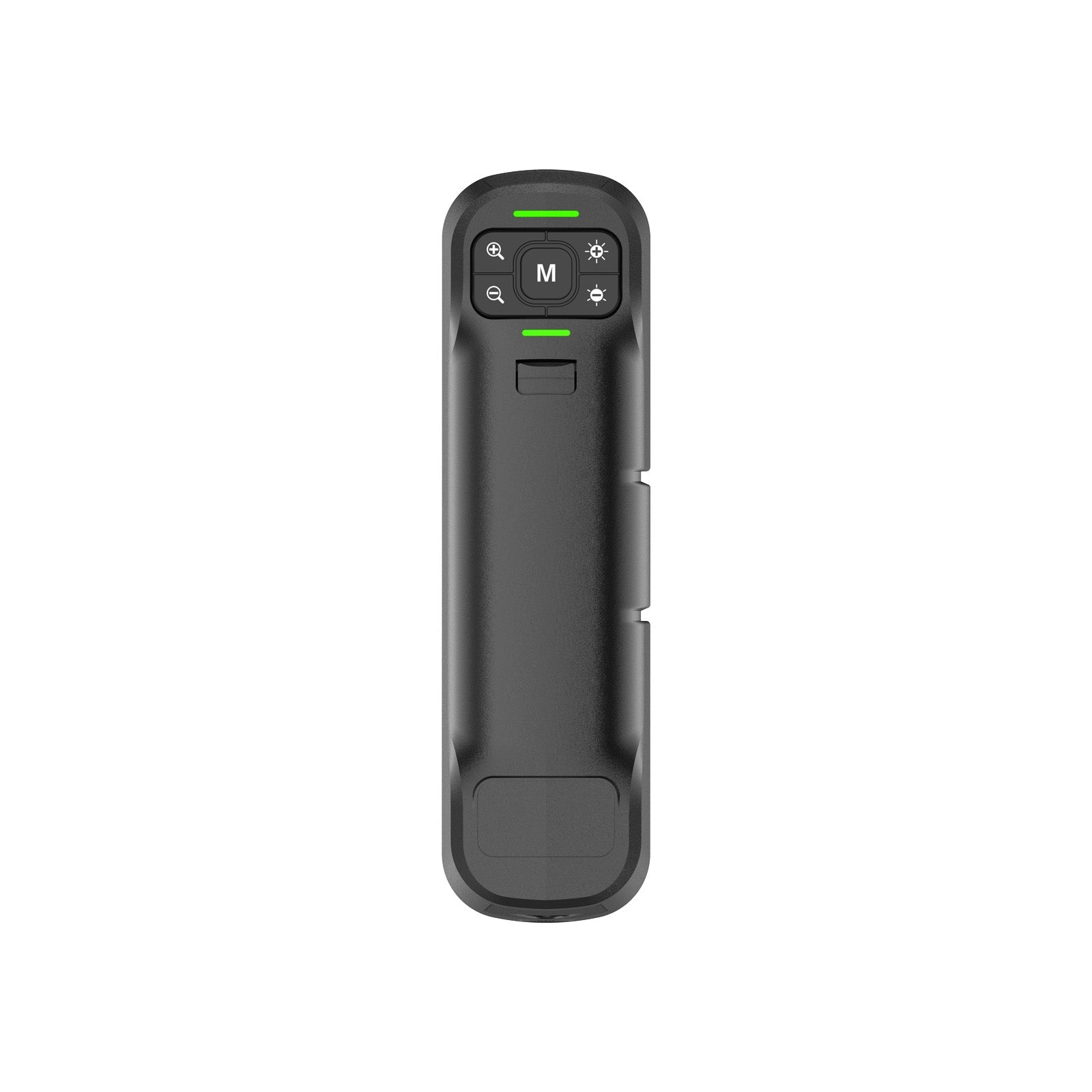

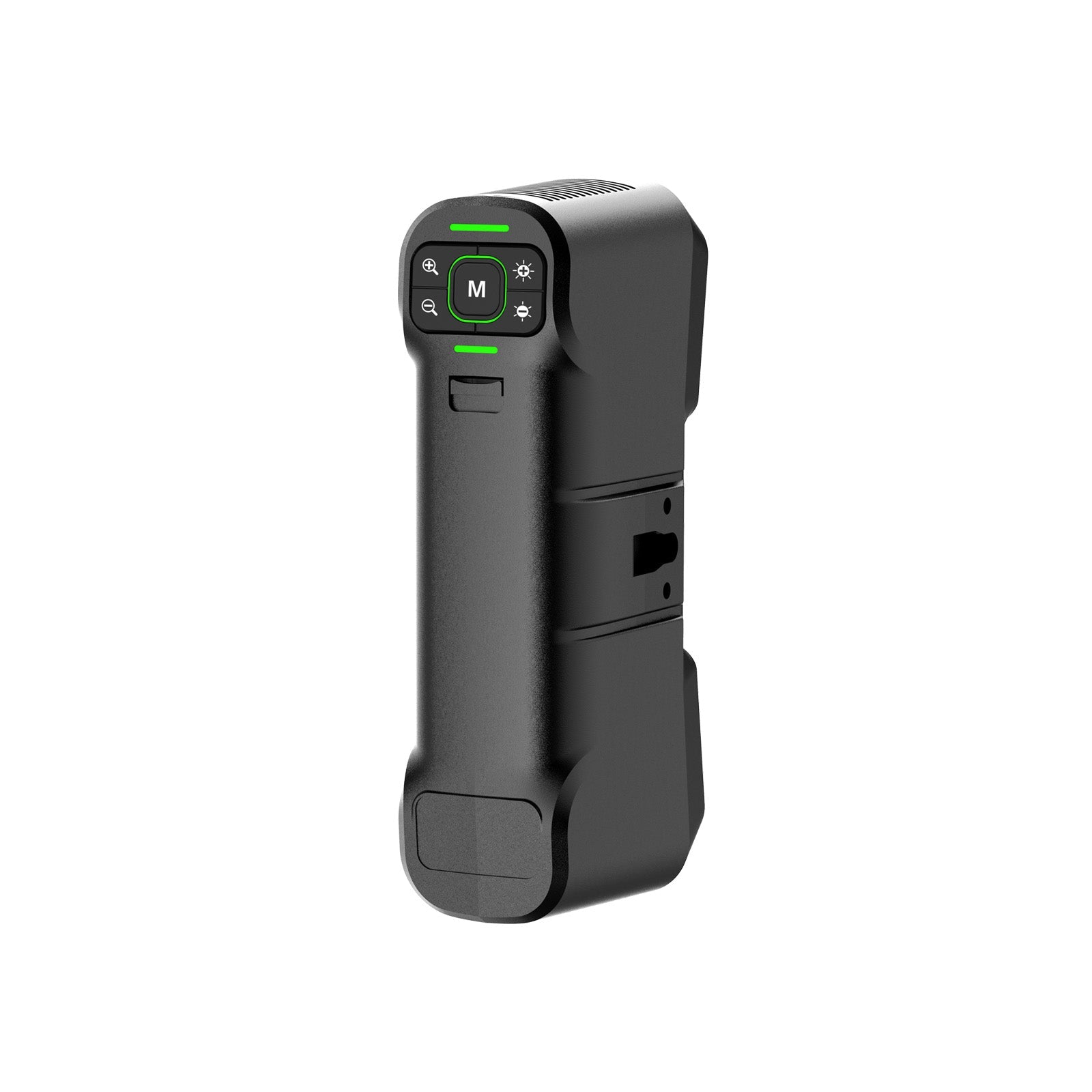

・ハンドヘルドスキャナー

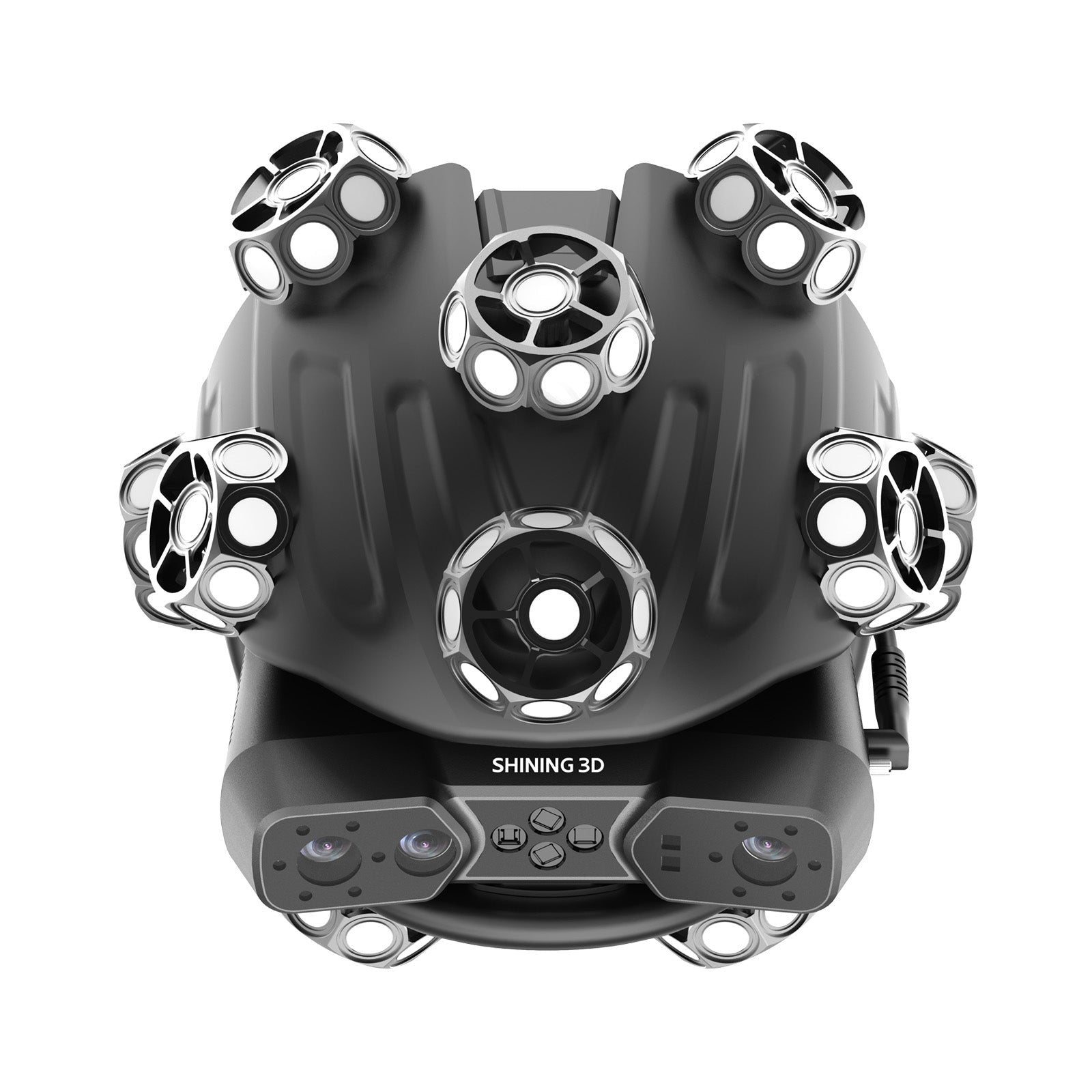

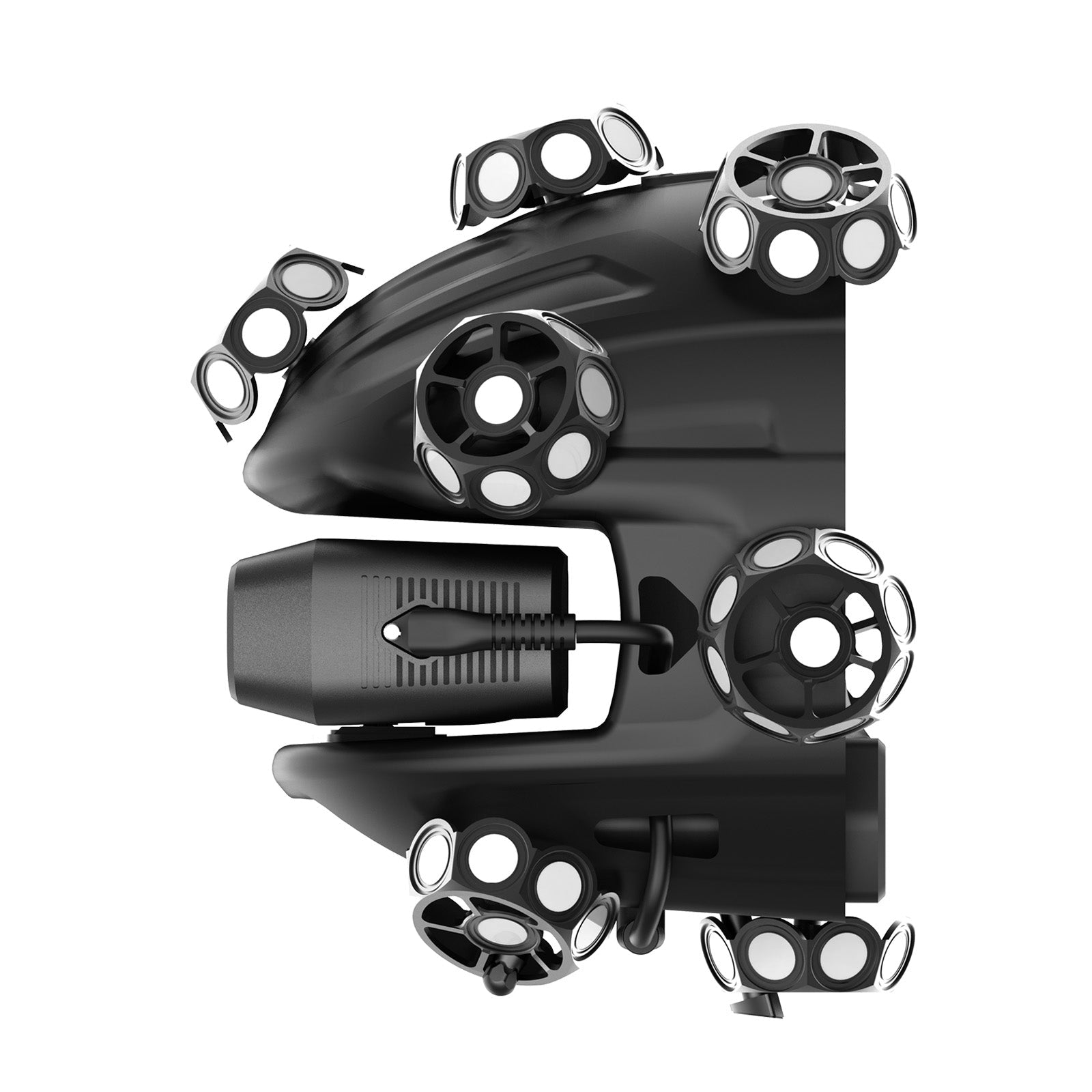

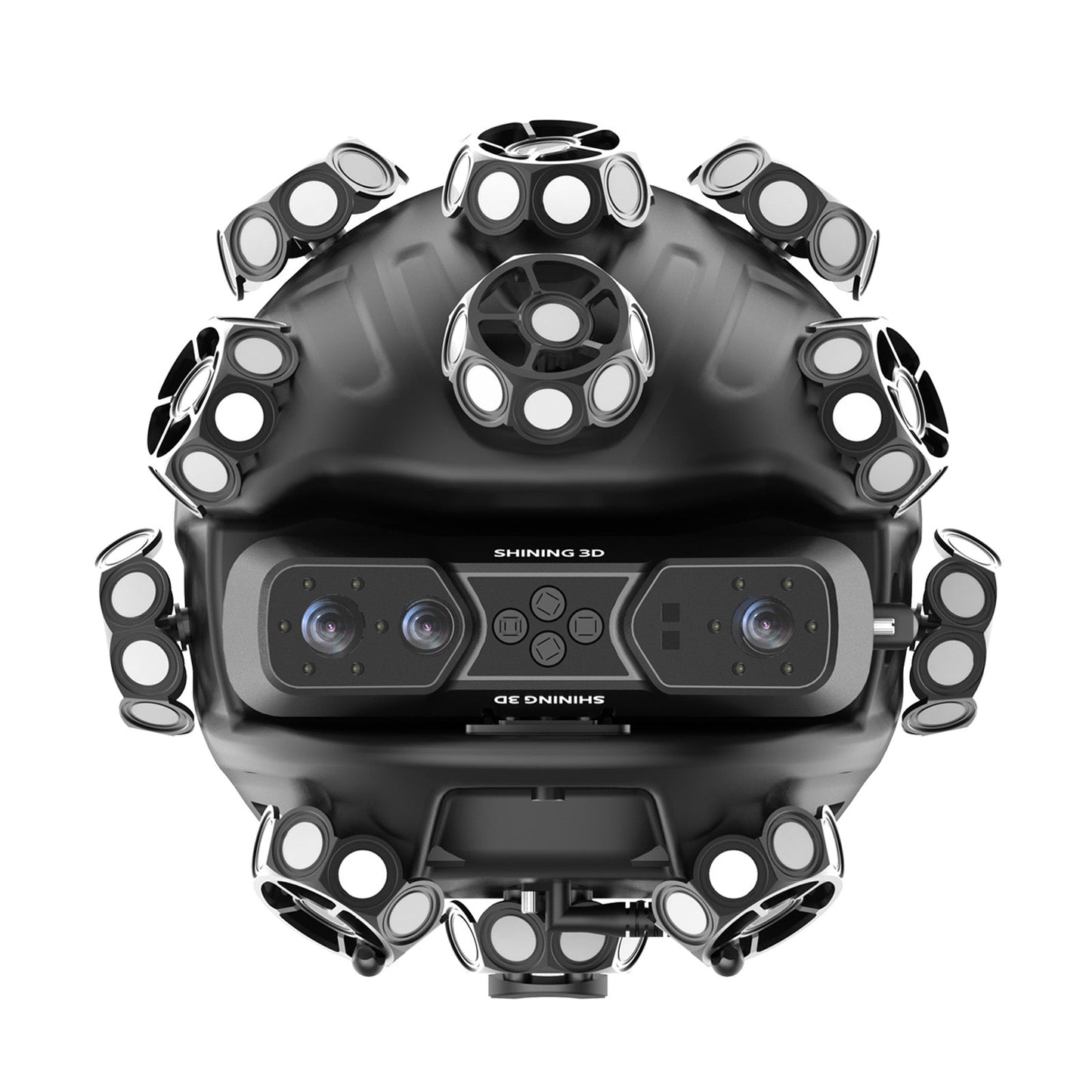

・球状スキャナー

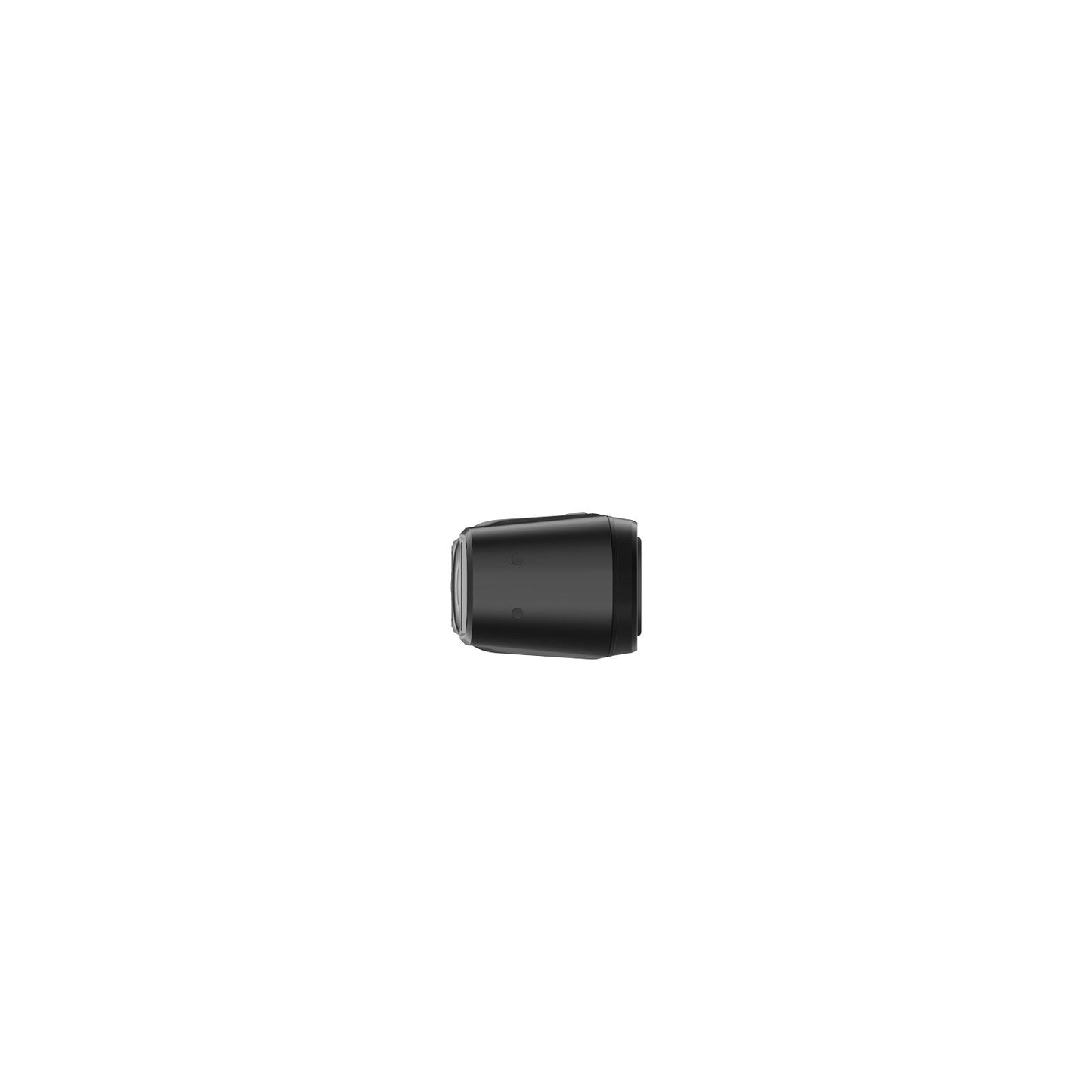

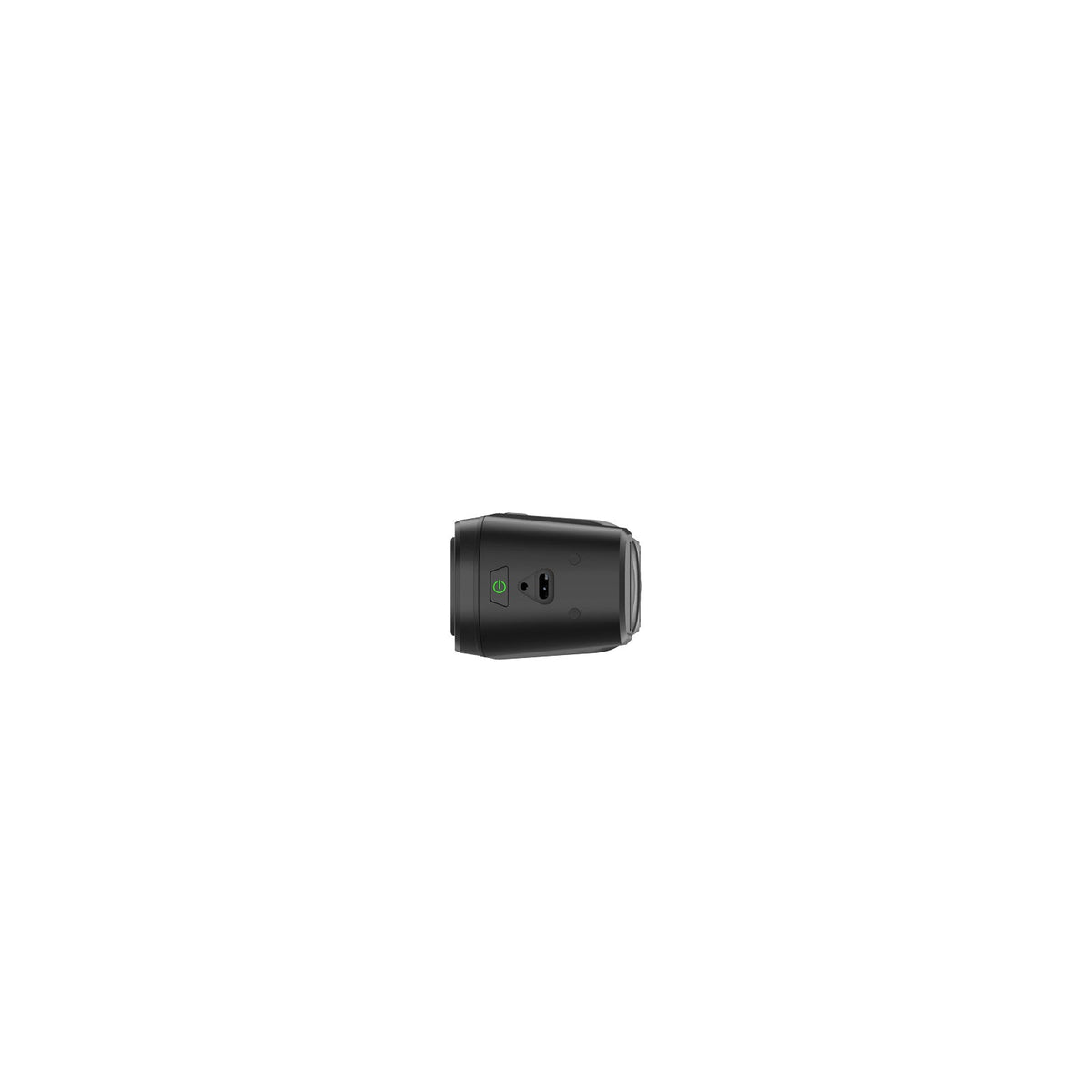

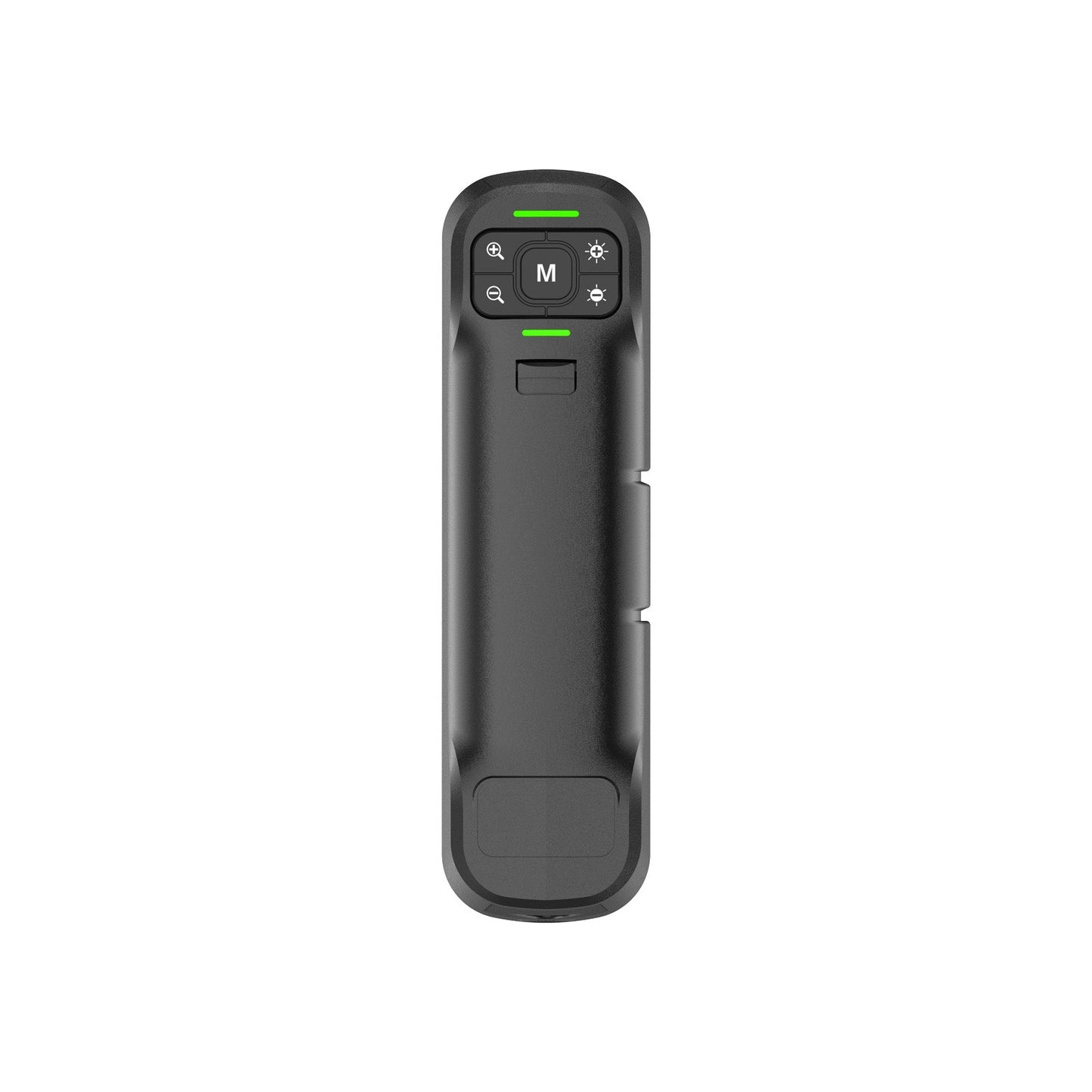

・バッテリーボックス
・バッテリー
・USBケーブル（タイプC）
・USB電源アダプタ
・電源ケーブル

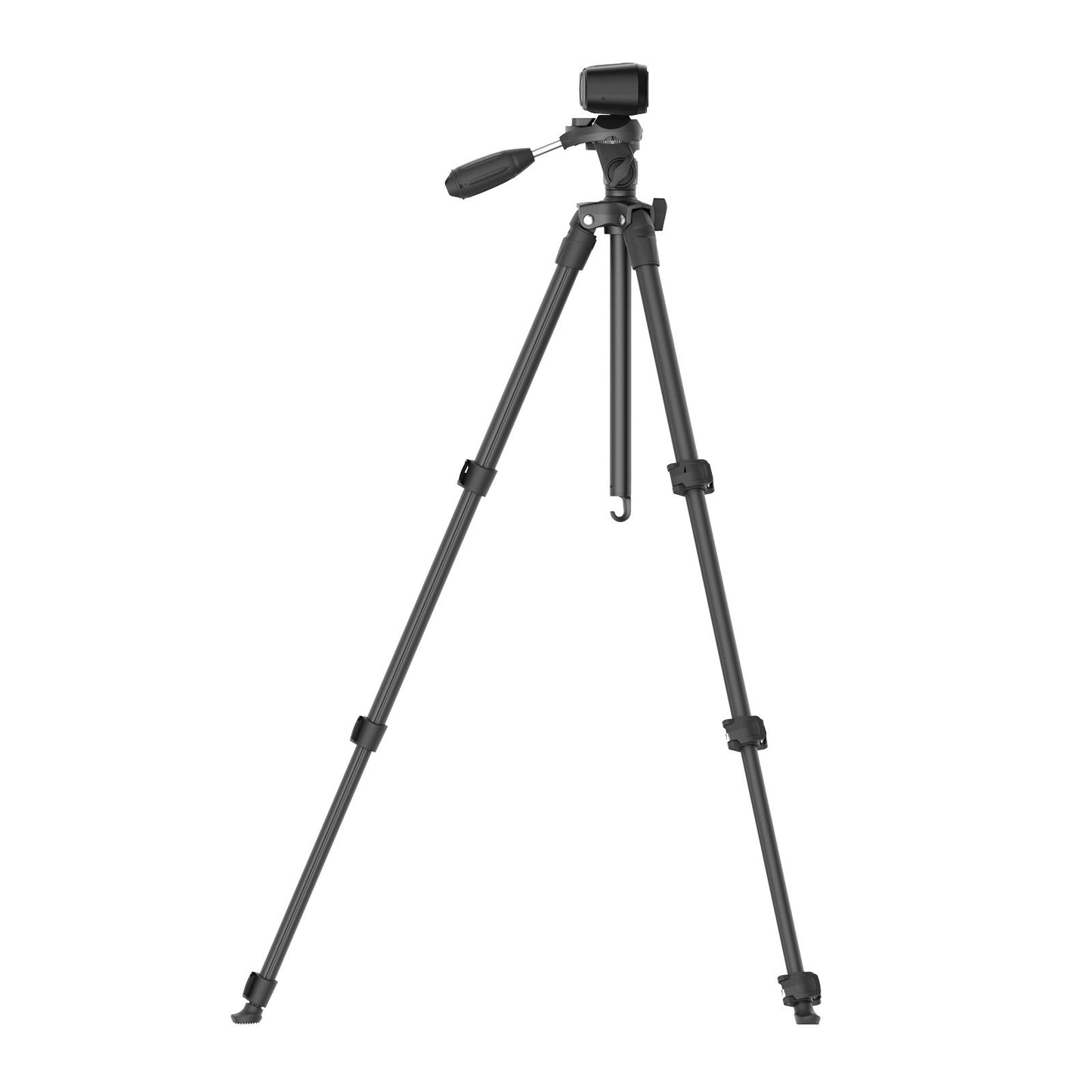

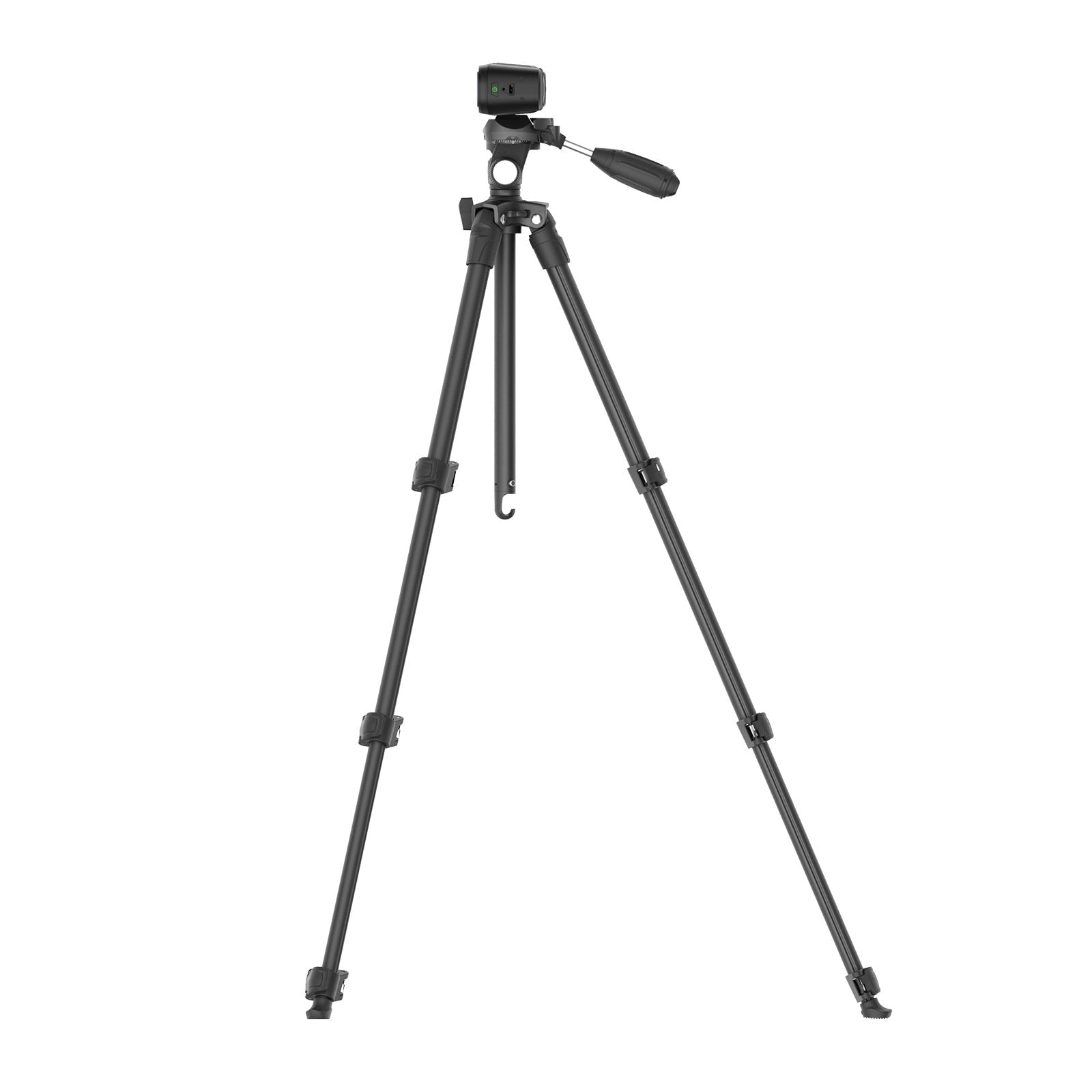

・三脚
・クイックスタートガイド
・キャリングケース
・キャリングポーチ
・パッキングリスト
Share
製品特長
Trakで、マーカー不要

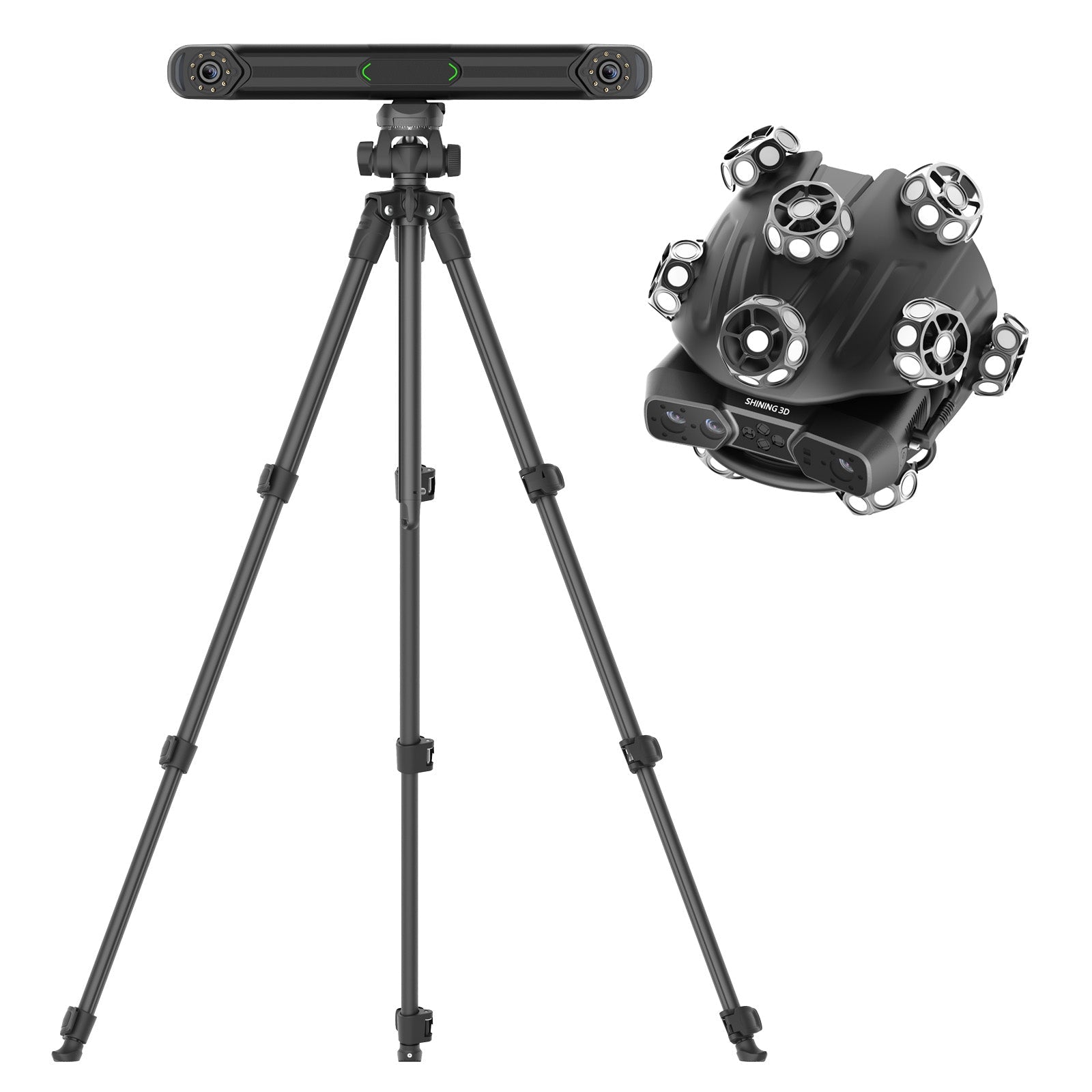

EinScan Trakは、業界初のワイヤレス・デュアルフォーム・マーカーレス3Dトラッキングシステムです。
リバースエンジニアリング、文化財の保存・デジタル化、自動車のカスタマイズ、大型対象物のデジタル化などに対応する、ポータブルでプロフェッショナルな3Dデジタル化ソリューションを提供します。
着脱可能なスキャナー
ワイヤレス
マーカー不要
1つのシステム、
2つのワークモード
1つのシステム、2つのワークモード 用途に応じて最適な構成を選択できます。着脱式設計、簡単なキャリブレーション、ワンクリック起動により、すぐにスキャンを開始できます。 トラッキングモードとハンドヘルドスキャナーモードをシームレスに切り替え、柔軟に組み合わせることが可能。スキャン中のリアルタイム解像度調整に加え、モードをまたいだ異なる解像度のデータ統合にも対応します。
ワイヤレスの自由度と、
さらなる高効率化
Wi-Fi 6モジュールを搭載し、ワイヤレススキャンに対応。独立したLAN経由で接続し、起動時には自動的にペアリングします。最大15m³の超大型トラッキングボリュームにより、より広い範囲を自由に移動しながらスキャンでき、データ取得や作業をより効率的に行えます。
※ルーターが必要です。標準付属品として同梱されています。
あらゆるシーンに対応する
マーカーレス3Dスキャン

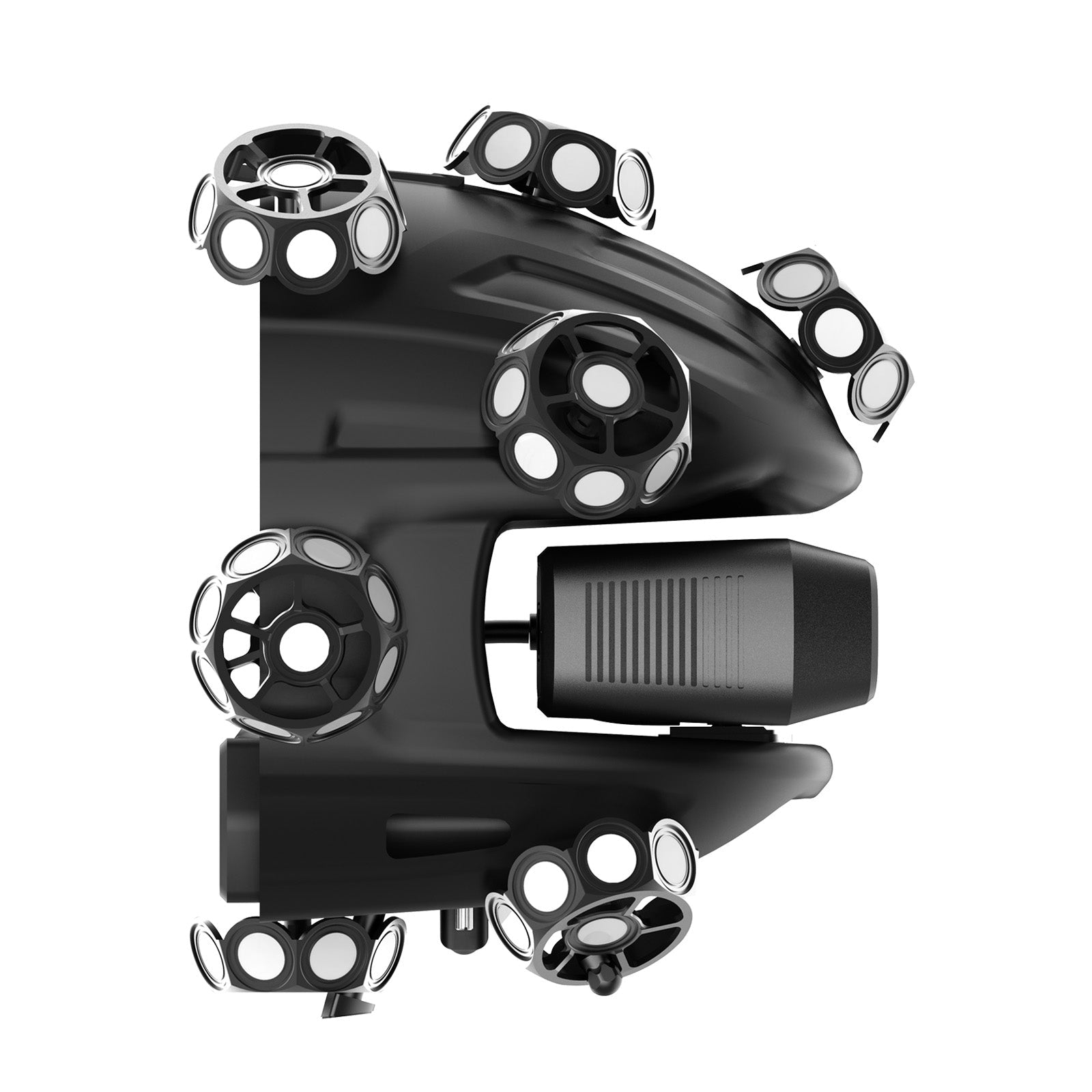

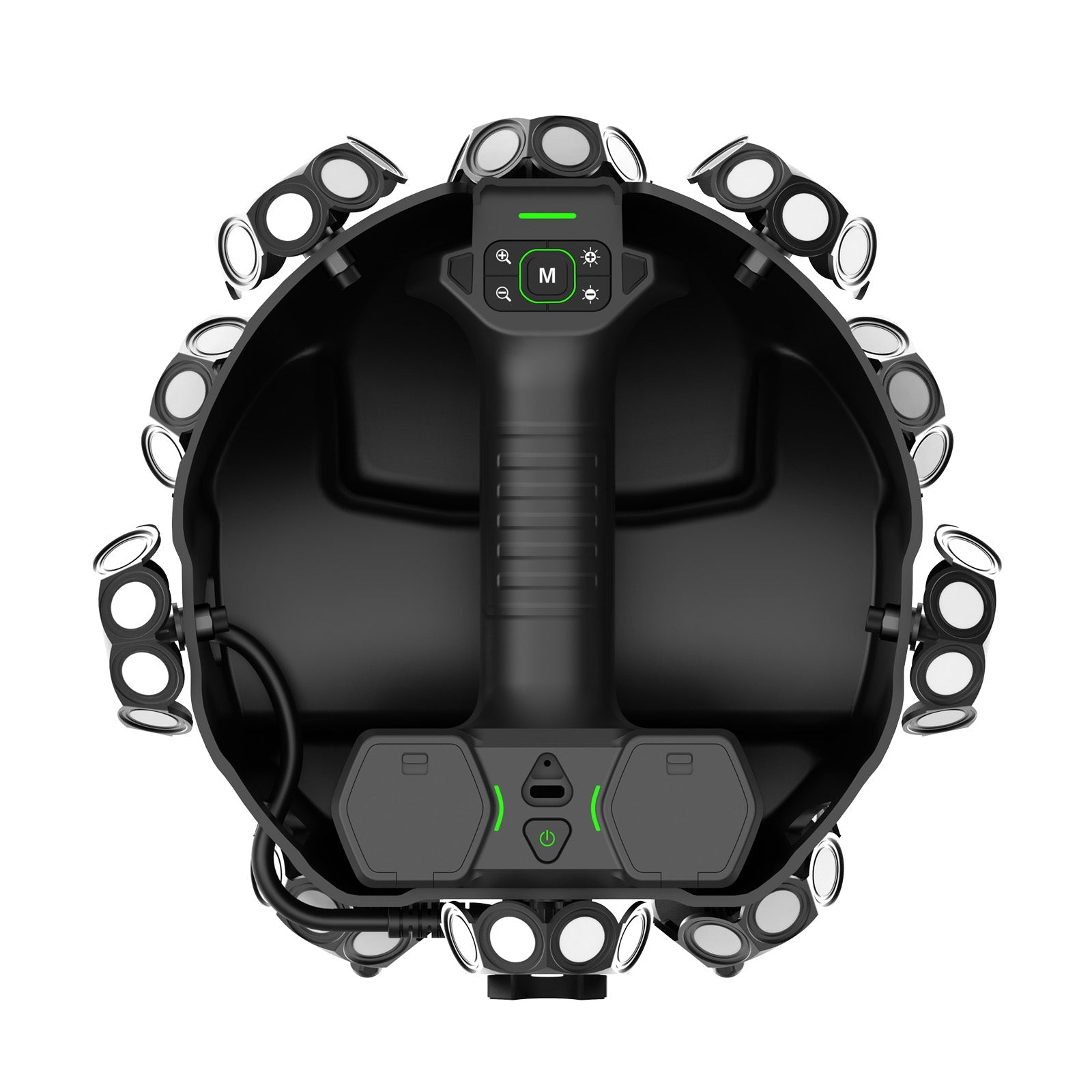

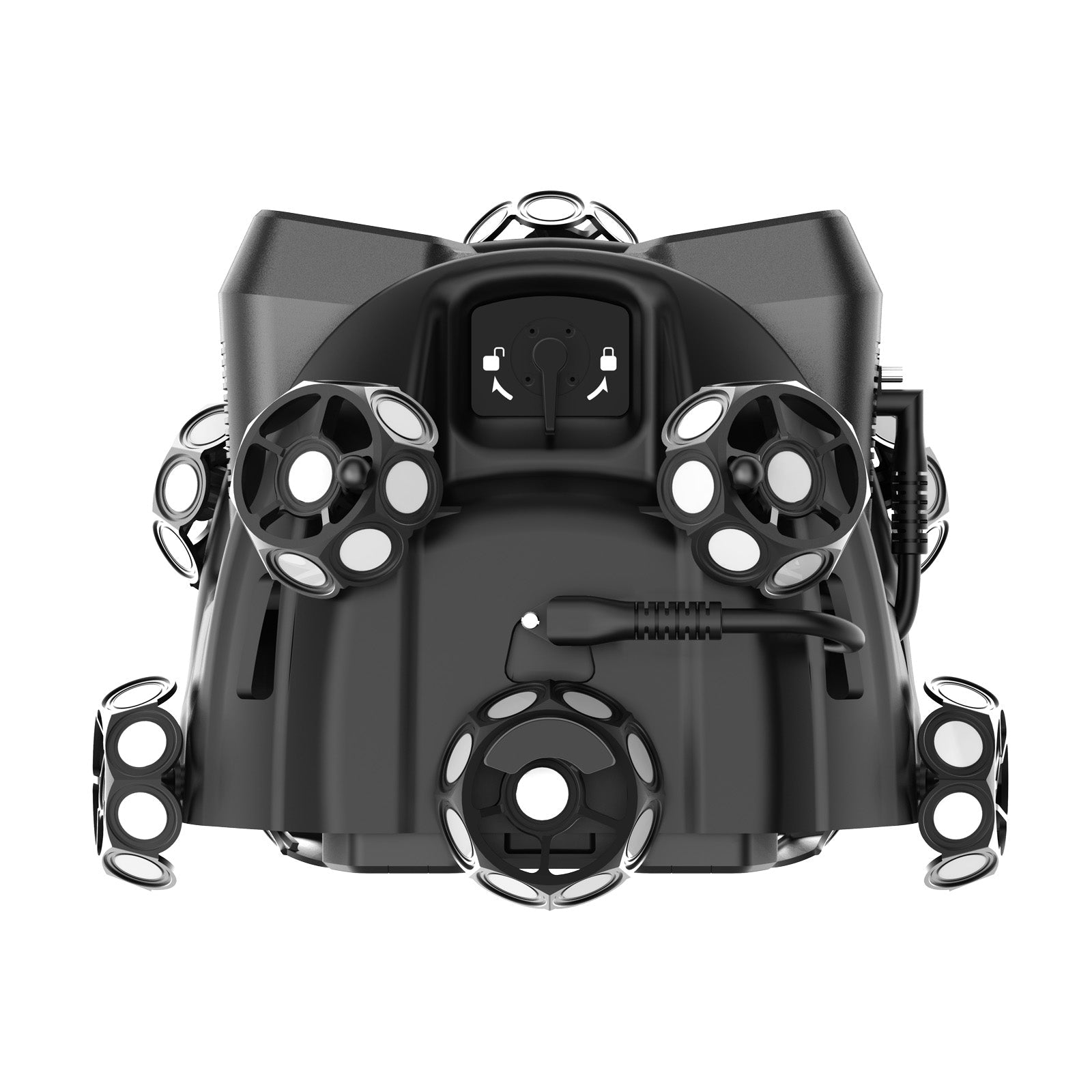

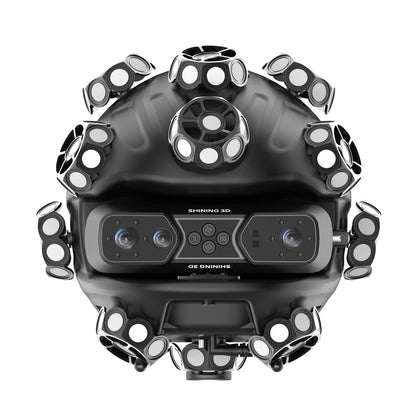

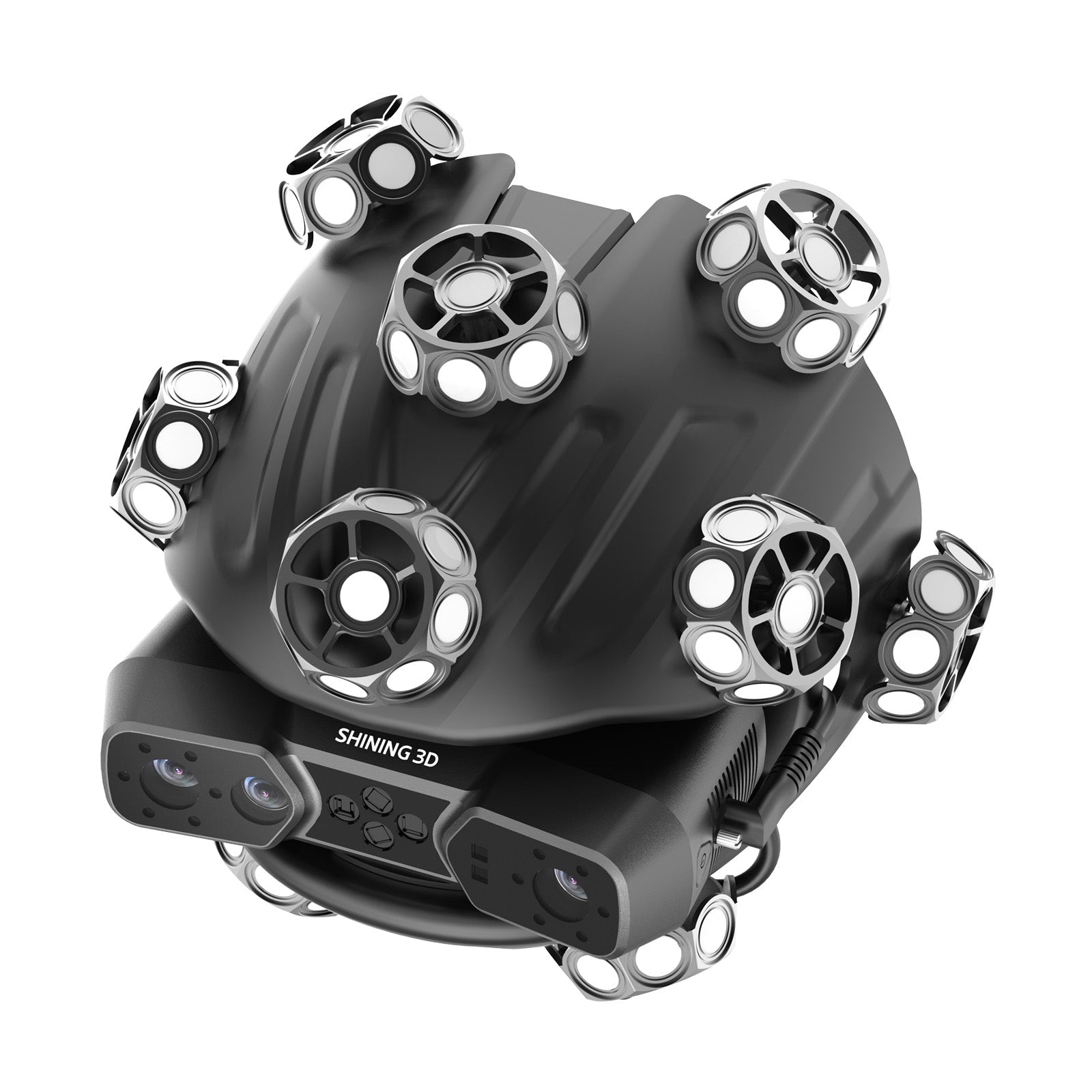

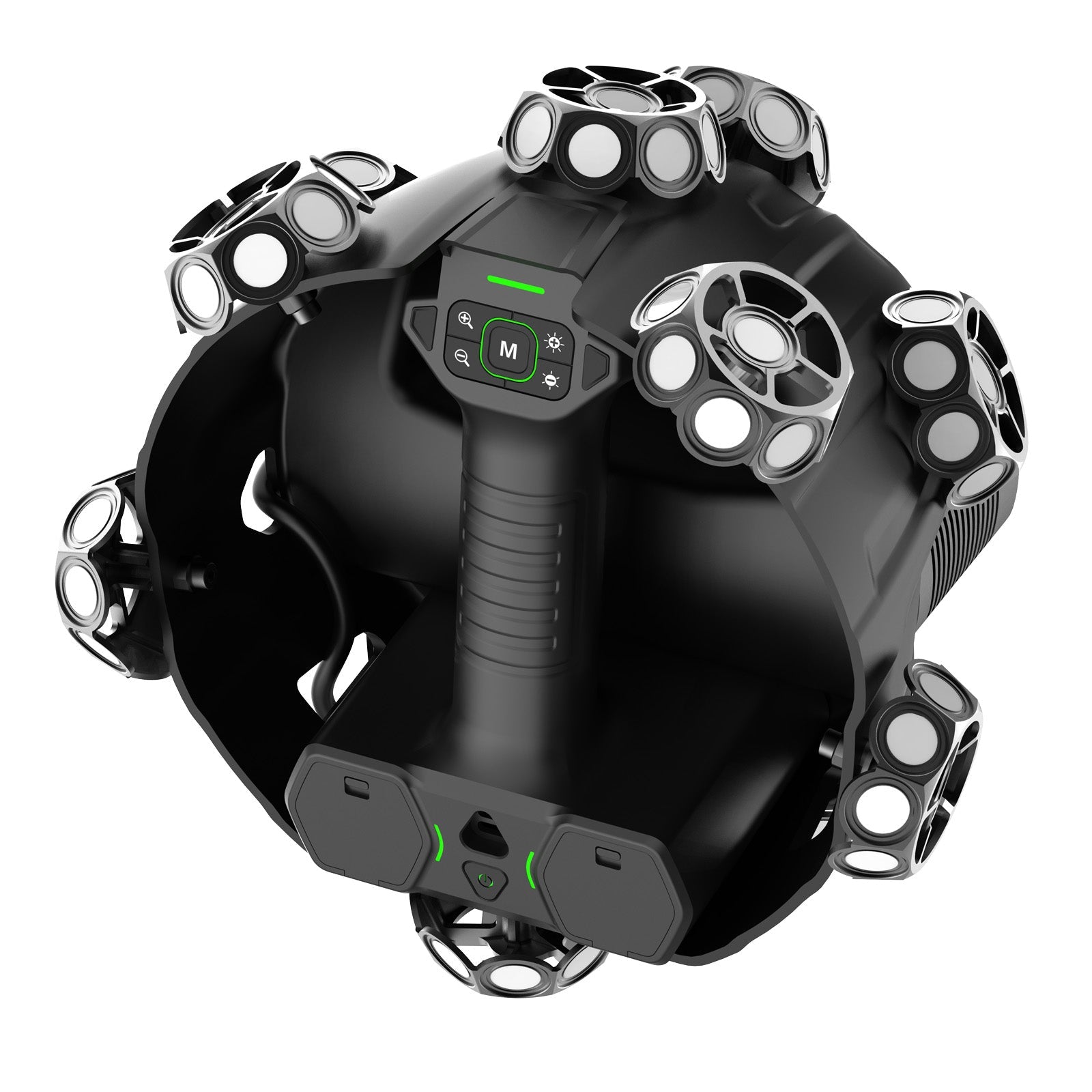

マーカーレストラッキングシステム：EinScan Trakの球状スキャナーモジュールには、再帰反射マーカーを内蔵。ワイヤレストラッカーがスキャナーの空間位置をリアルタイムかつ高精度に追跡します。
ハンディスキャナーモードでのマーカーレスレーザースキャン：特徴の多い表面では、ハンディスキャナーモードにより、スムーズなマーカーレススキャンを実現します。
多様なニーズに応える
3つのスキャンモード
19＋19本のクロスレーザーラインにより、大型対象物から高品質なデータを素早く取得。作業効率とスキャンの柔軟性を高めます。
7本の平行レーザーラインは、自動車部品のラインやシャープなエッジをより鮮明に捉えます。
1本のレーザーラインは、直径：深さ＝1：4の比率でより深い部分までスキャンし、細部の形状を正確に捉えます。車両のリバースエンジニアリングなどの用途に適しています。
あらゆる作業に柔軟に対応
さまざまな素材に対応黒色や反射率の高い表面（自動車のホイールなど）も、データを欠損させることなくスムーズにスキャンできます。
さまざまな環境に対応屋内・屋外を問わず安定したスキャンを実現。最大110,000 luxの強い屋外光下でもスキャンに対応します。
高精細、リアルカラー
5MPの高解像度テクスチャスキャンにより、対象物の色彩や素材のディテールを正確に捉えます。レーザートラッキング3Dスキャンはカラーに対応できないという従来のイメージを覆し、トラッキングシステムの高い作業効率を文化財・文化遺産の保存や研究など、さまざまな分野へ広げます。
リバースエンジニアリングを
より効率的に
EXModelシリーズは、3Dスキャンから製造まで、CADモデリングの工程を効率化する強力なソリューションです。豊富なモデリングツールを搭載し、わずか数ステップでメッシュデータを高品質なCADソリッドモデルへ変換できます。
高精度な測定に
EXMeasureは、EinScan Trakシリーズとシームレスに連携するために設計された測定ソフトウェアです。スキャンデータの取得から検証まで、デジタルによる寸法解析をサポートします。
Accessories Proキット
（オプション）
3Dスキャンのワークフローにおいて、スキャン品質とトラッキングの安定性を向上させるために設計されたプロフェッショナル向けマーカーセットです。以下のアイテムが含まれています。
• 6 mmマグネット式マーカーボール
• 粘着式マーカー
• マーカーカード
• フィクスチャーコラム
• 300 mmターンテーブル
このスキャナーで
実現できること
当社のスキャナーをワークフローに組み込むことで、いかに効率を高め、優れた成果を達成できるかをご覧ください。
業界特化型のカスタマイズ
大型部品やカスタムパーツ、複雑な形状の表面も、柔軟なマーカーレスワークフローでスキャン。EinScan Trakは、リバースエンジニアリング、改造、修復、業界特有のカスタマイズなど、さまざまなプロジェクトに必要な高精度な3Dデータを迅速に取得します。
プロダクト・工業デザイン
プロトタイプ、機械部品、治具、産業用コンポーネントなどを、高い効率と精細なディテールでデジタル化します。複数のレーザーモードと柔軟なスキャン環境に対応し、EinScan Trakはコンセプト設計から量産まで、製品開発、デザインの反復、製造工程を幅広くサポートします。
文化遺産の保存・アート
貴重な表面にマーカーを貼り付けることなく、彫刻、レリーフ、歴史的遺物、建築物の細部をデジタル化します。5MPのテクスチャ撮影により、形状と色彩のディテールを正確に記録し、修復、アーカイブ、研究、デジタル展示などに活用できます。
AR・VR・デジタルコンテンツ
実物の対象物から、正確な形状とリアルカラーを備えた3Dアセットを作成し、没入感のあるデジタル体験を実現します。EinScan Trakは、アート作品、プロップ、文化財、実物モデルなどを高品質なデジタルコンテンツへ変換し、AR、VR、ゲーム、ビジュアライゼーションなど、幅広い用途に活用できます。
教育・科学研究
学生、研究者、研究機関などに、3Dデータの取得・測定・解析を直感的に行えるツールを提供します。ワイヤレス操作と柔軟なスキャンモードにより、複雑な対象物の形状をより手軽に捉え、研究成果の記録や実践的な学習をサポートします。
高い専門性でお客様をサポート
20
創業年数
400+
特許取得
200K+
全世界で3Dスキャナー
導入実績
3Dモデルギャラリー
MG car by SHINING 3D on Sketchfab
ソフトウェア
EXScan Trakソフトウェア
EXScan Trakは、EinScan Trakシリーズ向けに開発された3Dスキャンソフトウェアです。
柔軟かつ効率的なワークフローにより、複雑な3Dデータの取得をサポートします。
異なるモード・解像度の
スマートマージ
レーザーと解像度の
リアルタイム切り替え
多彩で高速な
データ編集ツール
リアルタイムフィードバック対応の
スキャンインターフェース
技術仕様
| 仕様 | ||
|---|---|---|
| スキャンモード | レーザー | |
| 光源 | 19+19本のクロスレーザーライン 7本のパラレルレーザーライン シングルレーザーライン | |
| 体積精度 | 最大0.1 mm | |
| 解像度 | 0.05 〜 10 mm | |
| スキャン速度 | 2,630,000ポイント/秒 | |
| 出力形式 | STL、OBJ、PLY、3MF、ASC | |
| レーザークラス | クラス2 | |
| 動作環境 | 温度：−10 ～ 40℃ | |
| 認証 | CE、FCC、RoHS、WEEE、FDA、SRRC、IP50 | |
| スキャン方式 | トラッキング・モード | ハンドヘルドスキャナー・モード |
| 動作距離 | トラッキング距離：800 ～ 4,000 mm | 100 ～ 500 mm |
| 最大視野範囲 | 4,796 × 4,174 mm（距離4,000 mm時） | 547 × 463 mm（距離500 mm時） |
| トラッキングボリューム | 15 m³ | － |
| 位置合わせ方式 | トラッキング／グローバルマーカー | マーカー／グローバルマーカー／形状 |
| カメラ解像度 | トラッカーカメラ：5MP × 2 | ステレオカメラ：2MP × 2 テクスチャカメラ：5MP × 1 |
| 連続使用時間 | 最大5.5時間 | 最大3.5時間 |
| バッテリー | トラッカー：5,400 mAhバッテリー × 2 スキャナー：5,400 mAhバッテリー × 2 | 5,400 mAhバッテリー × 1 |
| インターフェース | USB Type-C × 2 | USB Type-C × 1 |
| 機器寸法 | トラッカー：462 × 68 × 54 mm | ハンドヘルドスキャナー：199 × 193 × 172 mm 球状スキャナー：244 × 186 × 238 mm |
| 機器質量 | トラッカー：1.02 kg | ハンドヘルドスキャナー：0.48 kg 球状スキャナー：1.46 kg |
動作環境
| 最小動作環境 | |
|---|---|
| OS | Windows 10/11（64ビット） |
| プロセッサー | 第13世代 Intel® Core™ i7-13650HX / AMD Ryzen™ 7 7735Hシリーズ以上 |
| メモリー | 32 GB以上、DDR5デュアルチャンネル |
| グラフィックスカード | NVIDIA GeForce RTX 3060 Laptop GPU |
| ビデオメモリー | 6 GB以上 |
| インターフェース | USB 3.0、LAN |
よくあるご質問
EinScan Trakの特長とは？
EinScan Trakは、ハンディスキャナーにありがちな、スキャン範囲の制約、マーカーの使用、連続的な位置合わせにおける表面形状への依存といった課題に対応します。
トラッキングボリューム内では、マーカーや表面形状に依存することなく、スムーズなスキャンが可能です。また、独自のスタンドアロン・スキャナーモードにより、ハンディスキャナーならではのコンパクトさと柔軟性も実現しています。
EinScan Trakはどのくらいの大きさの対象物をスキャンできますか？
EinScan Trakは、最大15 m³のトラッキングボリュームに対応し、車両サイズの対象物も容易にスキャンできます。
ボートや大型彫刻など、さらに大きな対象物の場合は、トラッカーの位置を移動させ、トランスレーションワークフローによってスキャンエリアを拡張できます。
小型の対象物には、7本の平行レーザーラインにより、最小0.05 mmの点間距離でスキャンでき、約5 cmサイズの対象物も鮮明に捉えます。
ワイヤレス操作の仕組みと、バッテリー駆動時間は？
EinScan Trakは、完全ワイヤレスでの操作に対応しています。
専用ルーターを介してトラッカーとスキャナーをコンピューターに接続することで、ケーブルのない快適なスキャン環境を実現します。
トラッカーとスキャナーはどちらもバッテリーで駆動するため、使用中に外部電源へ接続する必要はありません。最大5.5時間のバッテリー駆動に対応し、バッテリー単体でのホットスワップにも対応しています。
EinScan Trakはどの3Dファイル形式に対応していますか？
EinScan Trakは、以下の3Dファイル形式に対応しています。
STL/OBJ/PLY/3MF/ASC
スキャナーを単体で使用できますか？
はい。ハンディスキャナーは球状フレームから取り外して、再校正することなく単体で使用できます。
単体スキャン時に大型で重量のあるターゲットフレームを必要とするシステムとは異なり、EinScan Trakはコンパクトなワイヤレスハンディスキャナーとして使用できます。
トラッキングシステムでは届きにくい狭い場所にもアクセスでき、小型の対象物のスキャンにも便利です。
スキャン時にマーカーは必要ですか？
トラッキングモードとスキャナーモードのどちらも、マーカーレスレーザースキャンに対応しています。
ただし、以下の2つのケースでは、マーカーを使用することでスキャンの安定性をさらに高められます。
複数回にわたるスキャンが必要な大型対象物の場合：Global MarkerやHybrid Leapfrogを使用することで、より高い位置合わせ精度を維持できます。
EXMeasureとは？また、どのように入手できますか？
EXMeasureは、寸法測定、座標系の位置合わせ、幾何公差（GD&T）解析などの高度な機能を必要とするユーザー向けに設計された、プロフェッショナルな測定ソフトウェアです。
また、目視検査レポートのエクスポートにも対応しています。EinScan Trakをご購入いただくと、通常699米ドル相当のEXMeasure 1年間ライセンスが追加費用なしで付属します。
