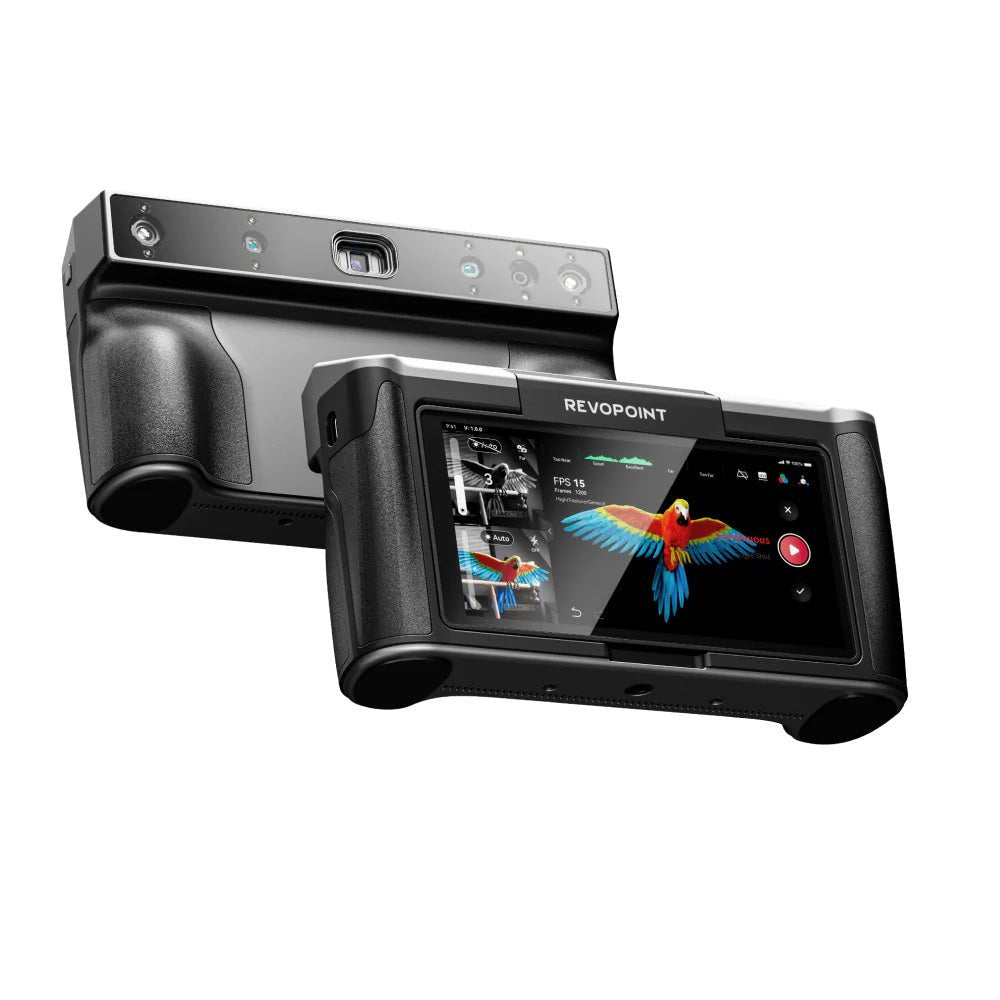

編集ソフト内蔵の3Dスキャナ Revopoint MIRACO

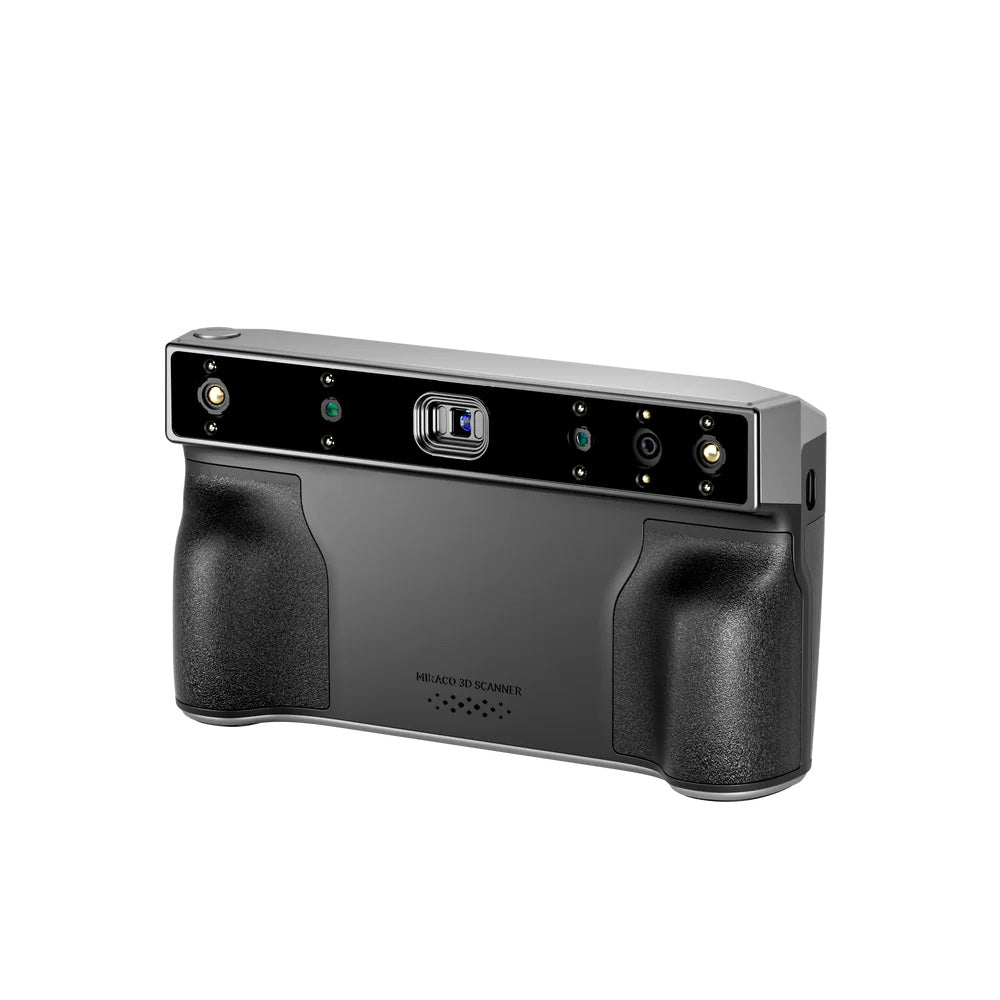

Revopoint MIRACOは、8Kのカラーカメラ、計4つ(近景用x2/遠景用x2)の深度赤外線カメラにより、高精細なカラースキャンが実現できる3Dスキャナです。
スキャナ本体にモデル完成までの編集ソフトが内蔵されているため、PCがなくてもスタンドアロンで3Dモデルが作れます。本体は750gと軽く、スマートフォンのように直感的に操作できます。

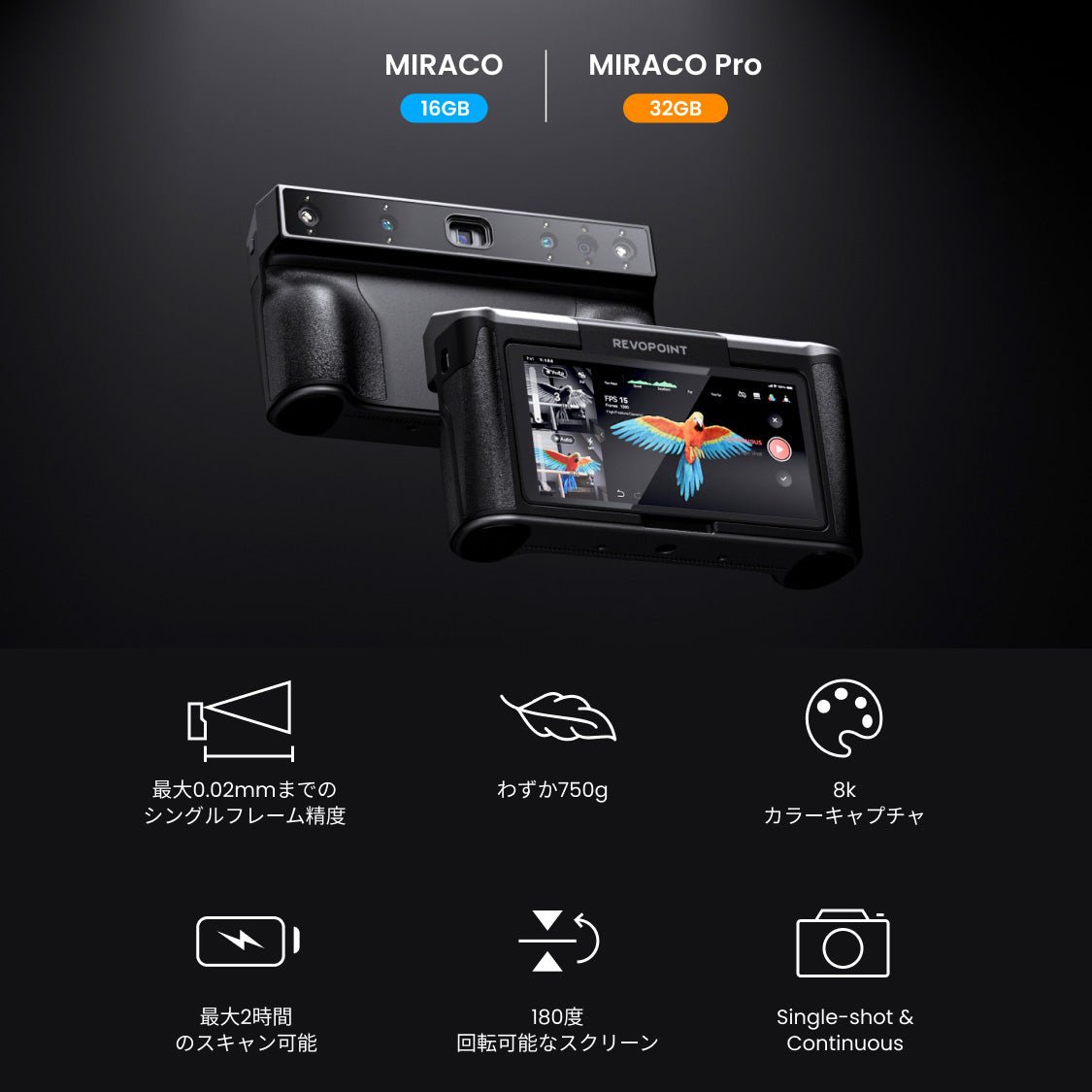

製品特長
精度0.02mmのスキャンを実現
シングルフレームで最大0.02mmの精度、最大0.05mmの正確度を実現しています。
※ 測定条件や環境によります
※ 精度とは、複数回の測定値でのばらつきの小ささを示す尺度
※ 正確度とは、測定値が真値に近い値であることを示す尺度
小さなものから大きなものまでスキャン
最小スキャンサイズは10x10x10mm、動作距離は100~1000mmで、動作距離100mmの場合 28x58mm、動作距離1000mmの場合 975x775mmの範囲でスキャンします。
スキャナ本体だけでモデル作成完了
本体は、8コア 2.4GHzプロセッサ/256GB eMMCストレージ / 16GBor32GB DDR4メモリを持ち、編集ソフトが内蔵されているため、モデル作成までスタンドアロンで完結できます。また、配線ケーブルもPCも不要であるため、スマホ感覚で気軽にご使用いただけます。
MIRACO 16GB RAM 最大5000フレーム(カラーなし)、最大4000フレーム(カラー)
MIRACO Pro 32GB RAM 最大10000フレーム(カラーなし)、最大8000フレーム(カラー)
※ PCソフトでの編集も可能です。
※ ワンクリック編集を使うと、点群融合、メッシュ化、テクスチャマッピングまで自動で完了します
5000mAhのバッテリーにより最大2時間のスキャン、50W(USB-C)での急速充電(35分で80%充電)が可能です。
8Kカラーカメラでの色再現性
8K(4800万画素)RGBカメラでより細やかなカラーを再現します。

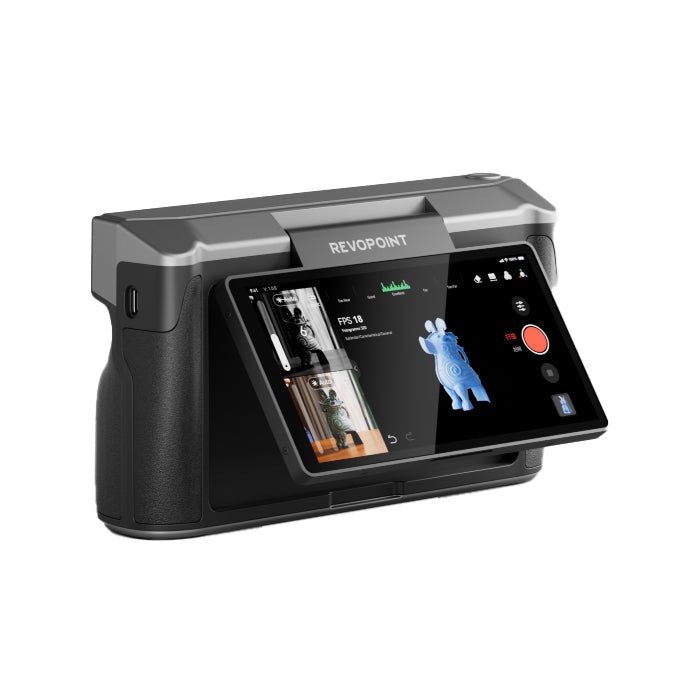

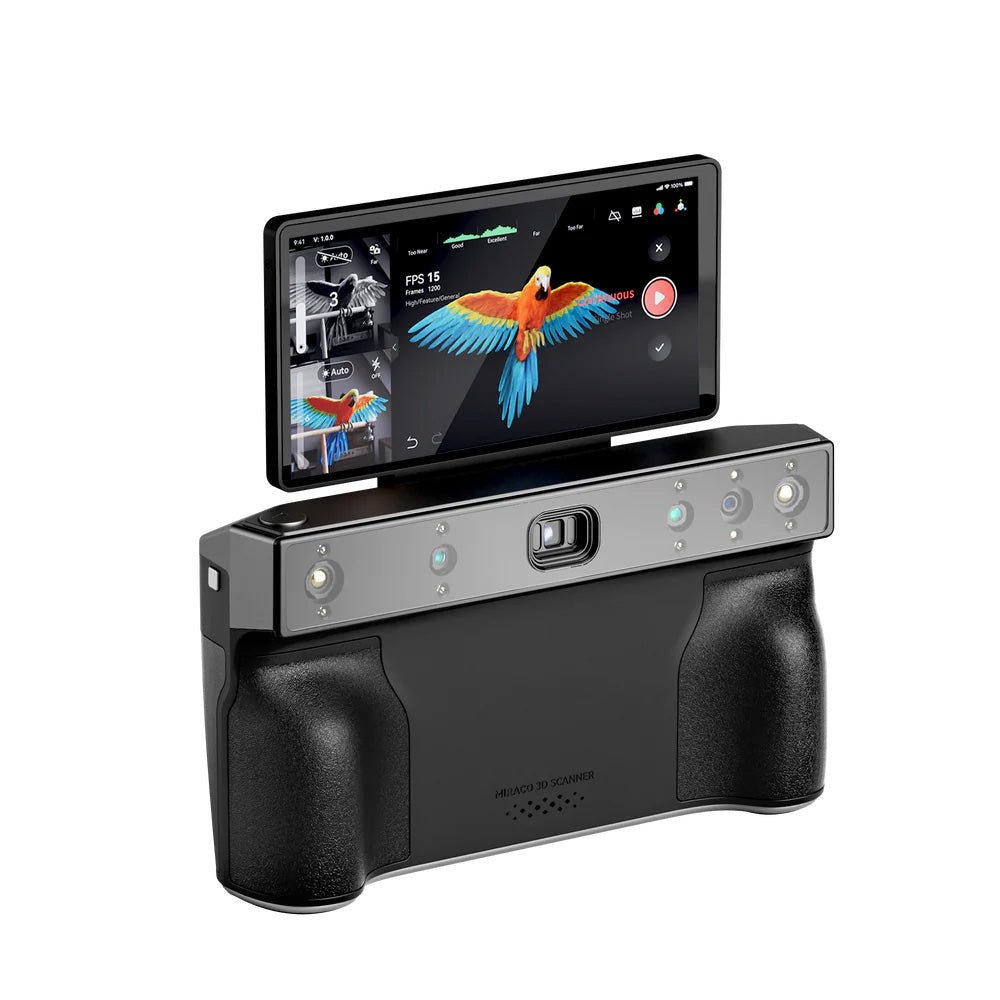

180度回転の6インチ2Kタッチスクリーン
本体背面にあるタッチスクリーンは、6インチ2K AMOLEDで優れた彩度とコントラスト比、速い応答時間を持ち、180度回転できるため自撮りスキャンも可能です。
また、テレビや大型ディスプレイに外部出力することもできます。
9軸IMUを搭載
9軸IMU(慣性計測装置)を搭載しているため、高速な動きや手振れによるエラーが減少します。
※ 左側が9軸IMUなし、右側が9軸IMUあり
PCへの高速転送
PCにデータ転送する際は、高速のWi-Fi 6、もしくはUSB-C 3.1で転送されます。大型オブジェクトを複数のパーツごとにスキャンしてソフト上で1つの3Dモデルにまとめることもできます。
2つのスキャン方法から選択いただけます
シングルスキャン
シングルスキャンは、写真撮影のように異なる角度でオーバーラップした画像を撮影してスキャンするモードです。
鮮明な色彩を持つオブジェクトや狭くて操作しにくい環境にあるオブジェクトをスキャンするのに優れています。このモードでは正常なアライメントのために、キャプチャされたフレーム間で少なくとも60%のオーバーラップが必要です。
連続スキャン
連続スキャンは、最大15fpsのスキャン速度で動画のように連続撮影して常時3Dモデルを作成しながらスキャンするモードです。
動作距離10~30cm程度で、特定エリアや小物に適している近景モード、動作距離は1m程度で、大きい物体を素早くスキャンするのに適している遠景モードがあります。
アプリケーション
メンテナンスと検査
摩耗や疲労の兆候を確認、交換部品を迅速に製作
工業デザイン
修理、複製、プロトタイピング、品質管理のためのあらゆるパーツを製作
3Dアニメーション
ゲーム開発で完全なアニメーション化された3Dモデルに迅速に変換
文化財のデジタル化
保存、修復時に非接触でリアルな色やディテールを持つ文化財をデジタル化
教育と研究
学習コンテンツや研究データを作成
医療
義肢、再建手術、整形外科などのために体の部位をモデル化
MIRACO使用ガイド
3Dスキャンサンプルデータ
スキャニングソフトウェア RevoScan
RevoScanは直感的な操作でスキャンした後のRawデータから点群融合、メッシュ化、テクスチャマッピングが可能な3Dスキャニングソフトウェアです。ワンクリック編集では、一連の作業がワンクリックで実行できます。
RevoScanは、無料で事前に操作感をお試しいただくことができます。
PCスペック
Windows10/11(64bit)、CPU Intel Corei5以上、メモリ8GB以上
Mac with Intel x86の場合:Mac OS10.15以上 Mac with Apple M1の場合:Mac OS11以上、メモリ8GB以上
Android9.0以上、メモリ6GB以上
iOS 13.0以上 iPhone8 plus以上 iPad第6世代以上
※ 推奨スペック CPU Intel i7、メモリ16GB
※ Nvidia や AMD グラフィックス カードのような個別GPUは不要です
製品仕様
本体仕様
スペック | |
---|---|
本体寸法 | 200 x 50 x 110 mm |
本体重量 | 750 g |
ソフトウェア | RevoScan |
データフォーマット | STL, OBJ, PLY |
PC接続方法 | Wi-Fi6 / USB-C 3.1 |
バッテリー | 内蔵リチウム電池 5000mAh (充電対応温度 0 - 40℃) |
動作可能温度 | -10°C - 40°C |
動作可能湿度 | 10% - 80% RH |
保護等級 | IP45 |
スキャン仕様
スペック | |
---|---|
光源 | クアッドカメラ赤外線構造化光 |
安全性 | クラス1 |
スキャン精度 | シングルフレーム精度最大 0.02 mm |
スキャン速度 | 最大15 fps |
点間距離 | 0.05 mm |
追跡モード | 形状合わせ マーカー合わせ |
動作距離 | 100 - 1000 mm |
最小スキャンサイズ | 10 x 10 x 10 mm |
シングルスキャン範囲 | 28×53 mm @100 mm - 975×775 mm @1000 mm |
補助照明 | 赤外線補助照明、LED補助照明 |
内蔵カラーカメラ | 8K (4800万画素) RGB |
本体スクリーン | 6" 2K AMOLED タッチスクリーン |
特殊オブジェクトスキャン | 透明、暗い、反射する対象物をスキャンする際にスキャンスプレーを使用 |
PC動作環境
推奨スペック | 必要スペック | |
---|---|---|
OS | Windows 10,11 64bit / Mac OS11以上 | Windows 10,11 64bit / Mac OS11以上 |
CPU | Intel i7 | Intel Corei5以上 |
メモリ | 16GB | 8GB以上 |
