Shining 3D

FreeScan Combo

FreeScan Combo

通常価格 ¥3,597,000 JPY
通常価格 セール価格 ¥3,597,000 JPY
セール 売り切れ
税込 配送料はチェックアウト時に計算されます。
シリーズ

FreeScan Comboシリーズは、品質検査クラスの高性能3Dスキャナです。青色レーザーと赤外線レーザーにより、高精度0.02mmスキャンやマーカーレス高速スキャンに対応しています。

シリーズの商品は2種類、FreeScan ComboとFreeScan Combo+があります。2つの違いはレーザー本数とスキャンスピードで、Comboは26本、186万ポイント/秒、Combo+は50本、360万ポイント/秒でスキャンします。

詳細を表示する
Combo Series-.png__PID:437dc248-a4ae-463b-afaa-3dfafa888596
Shinid3D-freescan-combo-01.png__PID:22fe8f15-b33d-4828-8761-9d4e587bed00

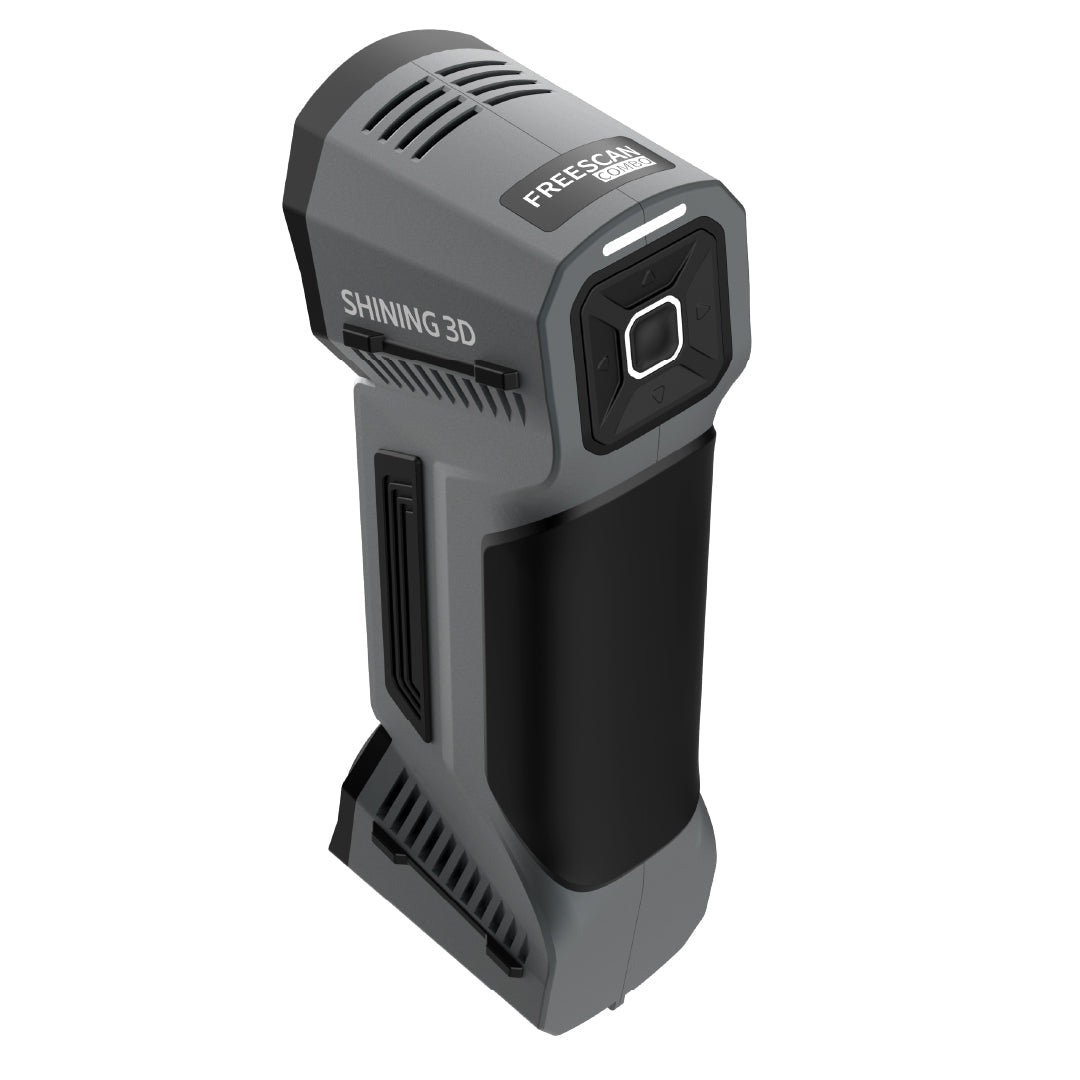

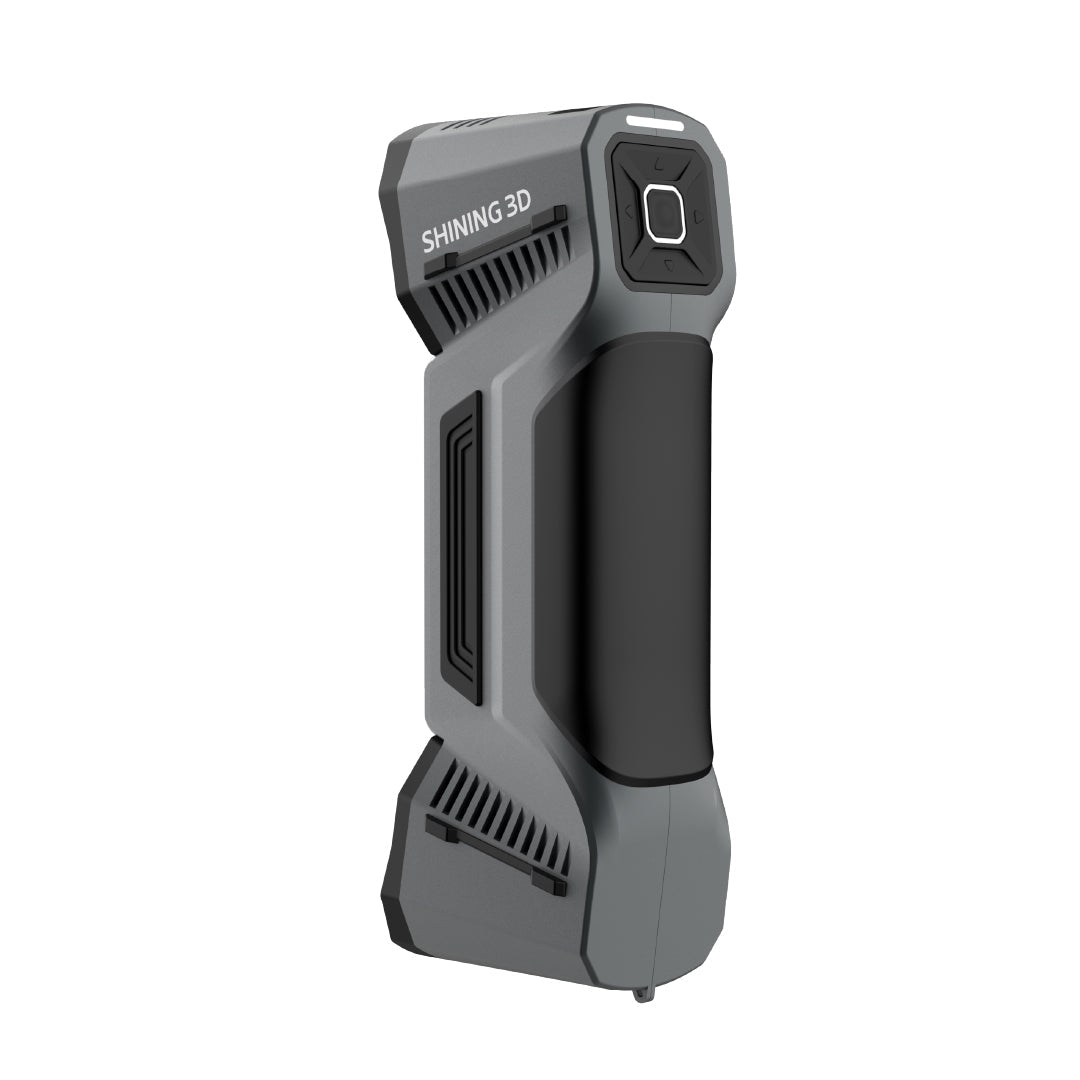

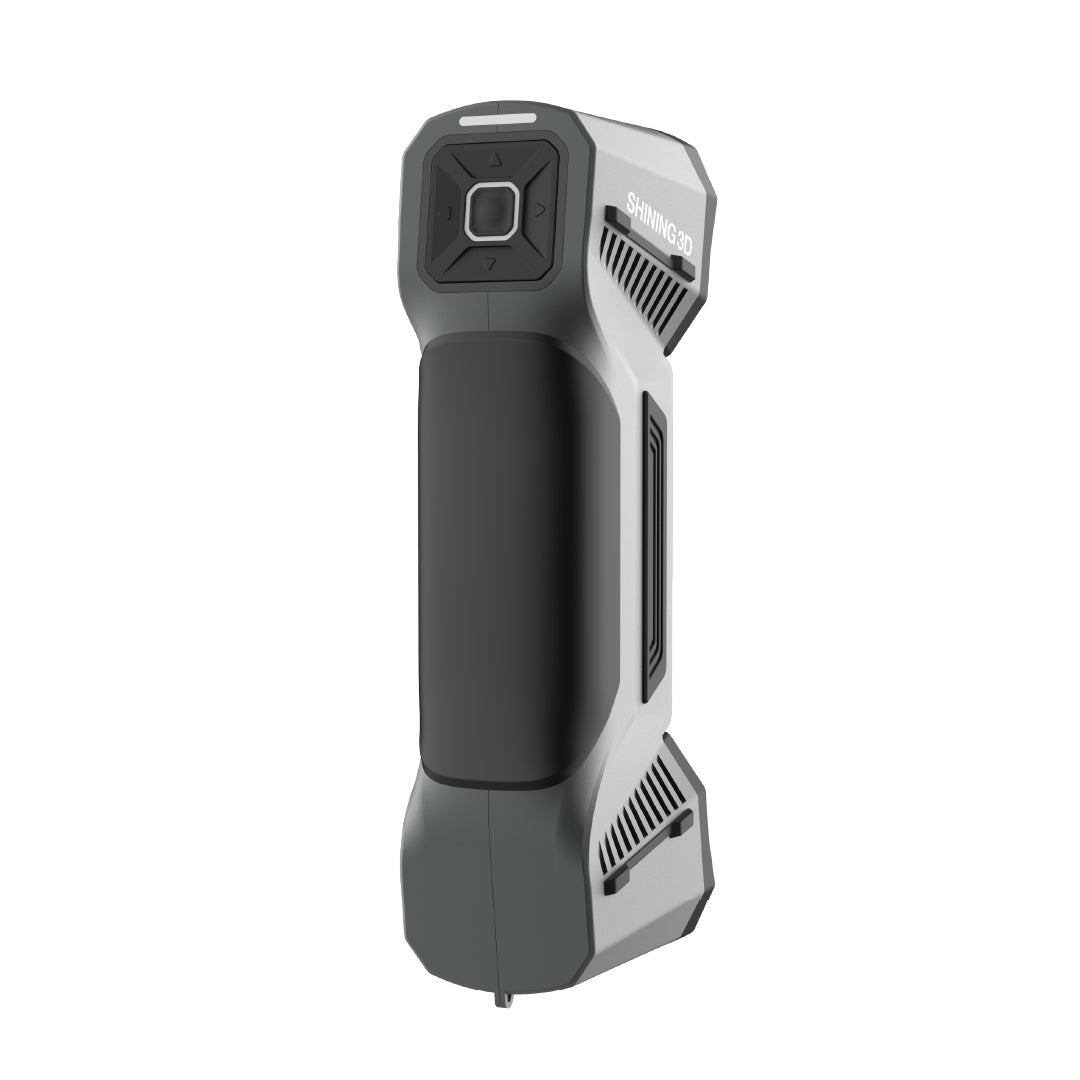

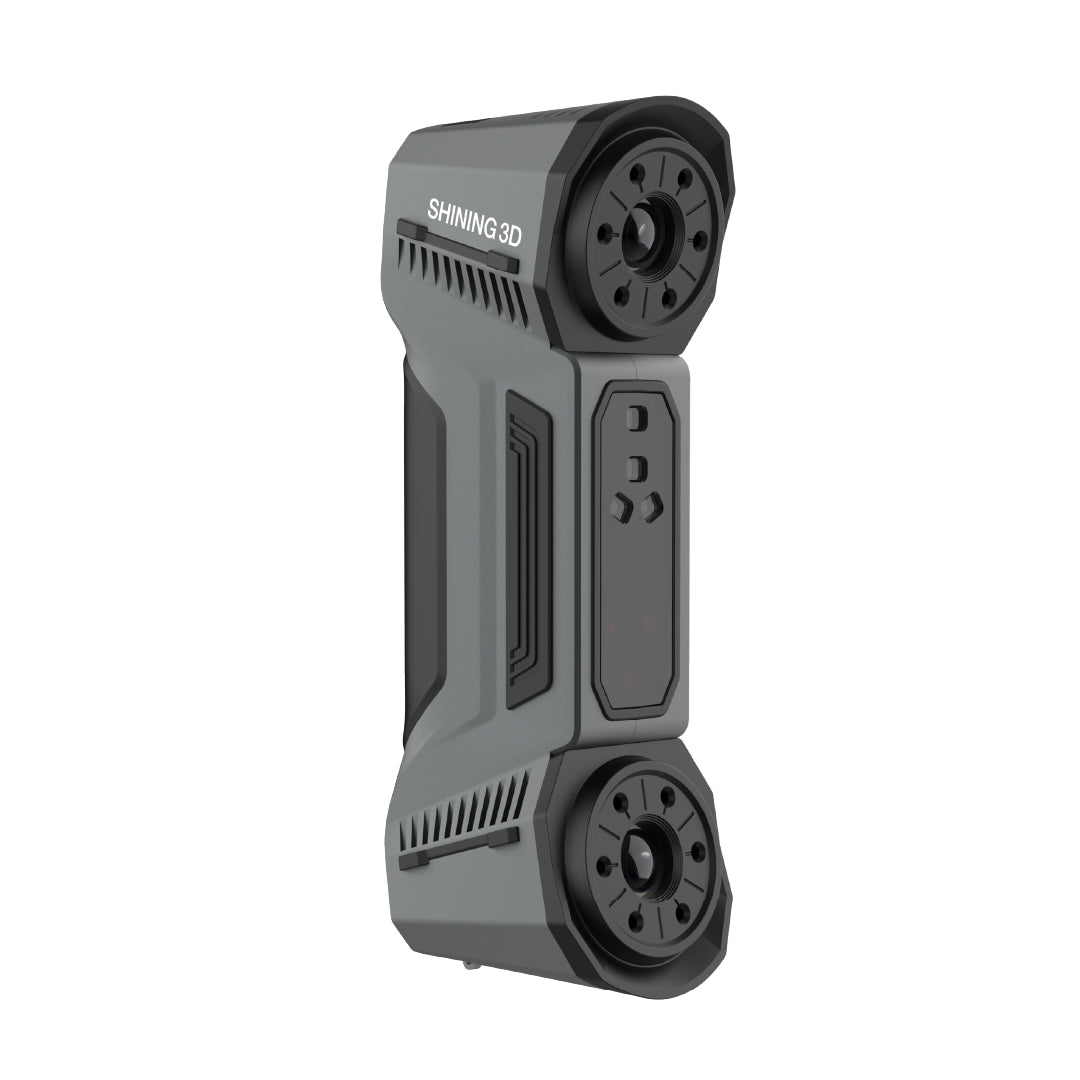

計測クラスの3Dスキャナ FreeScan Combo

FreeScan Comboシリーズの3Dスキャナは、わずか 193 x 63 x 53mm の超小型で青色レーザーと赤外線 VCSEL 技術のデュアル光源を搭載しています。重量はわずか 620g です。

検査、リバース エンジニアリングなどにお使いいただけます。2024年レットドットデザイン賞を受賞しています。

製品特長

4つのスキャンモードであらゆる計測対象に対応

青色レーザーと赤外線を組み合わせた4種類のスキャン方法を使うことにより、あらゆる計測対象に対応します。

  • 26本(Combo+は50本)のレーザーラインを使用した、全体スキャンのための「複数クロススキャンモード」
  • 7本の平行レーザーを使用した、細かいディテールのための「ファインスキャンモード」
  • 1本のレーザーを使用した、深い穴のための「シングルスキャンモード」
  • 赤外線を使用した、マーカーなしでの迅速スキャンのための「赤外線スキャンモード」

複数クロススキャンモード
(青色レーザー26本)

freescan-combo-multiline-mode.jpg__PID:4e6ce55f-3447-4307-b029-23b7d4d4afc0

ファインスキャンモード
(青色平行レーザー7本)

freescan-combo-finescan-mode.jpg__PID:c5484e6c-e55f-4447-9307-f02923b7d4d4

シングルスキャンモード
(青色レーザー1本)

freescan-combo-singlescan-mode.jpg__PID:888ad0a1-c548-4e6c-a55f-34475307f029

赤外線スキャンモード
(VCSEL光源)

freescan-combo-vcsel-mode.jpg__PID:d0a1c548-4e6c-455f-b447-5307f02923b7

コンパクトサイズで高速精密スキャン

freescan-combo-03.gif__PID:f69c9dba-ad34-43d2-893e-2260fc61afc9

サイズ193 x 63 x 53mm / 620gの軽量であるため、持ち運びや操作性に適しています。小さいのでパーツの間などの狭い場所にも本体を入れることができます。FreeScan Comboシリーズのレーザースキャンでは、計測クラスの精度0.02mmまで実現することができます。

freescan-combo-narrow-space.jpg__PID:67383ff8-41d1-4e04-9c35-34ddeb17a912

小さくて複雑箇所も取りこぼしなく

小さくて複雑な対象のスキャンは、ファインスキャンモードを使います。ファインスキャンモードでは、7つの平行レーザーにより精密でより細かいディティールも取りこぼしなくスキャンできます。

freescan-combo-finescan-mode.png__PID:8c77f207-d426-4625-bec3-8a78e34d13ae

深穴やポケットの奥までスキャン

深穴やポケットのスキャンは、シングルスキャンモードが最適です。シングルスキャンモードでは、1本のレーザー光源と最適化されたレンズにより精密スキャンできます。

freescan-combo-singlescan-mode.png__PID:528e4b9c-c03b-4ccb-8c77-f207d4261625

マーカーレスで赤外線スキャン

マーカーを必要としない対象のスキャンは、赤外線スキャンモードを使います。赤外線スキャンモードでは、VCSEL(Vertical Cavity Surface Emitting Laser)光源を使い、225万ポイント/秒の速さで特長的な対象物をスキャンできます。マーカーを貼り付ける必要がないため、迅速にスキャンできます。

freescan-combo-vcsel-mode.png__PID:4b9cc03b-cccb-4c77-b207-d42616257ec3

製品仕様

本体仕様

光源レーザー赤外線
スキャン速度FreeScan Combo 186万ポイント/秒
FreeScan Combo+ 360万ポイント/秒
225万ポイント/秒
作業距離FreeScan Combo 200mm
FreeScan Combo+ 300mm
300mm
スキャン精度最大0.02mm最大0.05mm
容積精度0.02+0.033mm/m0.05+0.1mm/m
被写界深度360mm
1240mm
手動調整可能で最大1240mm
視野(シングルスキャン範囲)520 x 510mm600x600mm
ポイント間隔0.05 - 10mm
0.1 - 3mm
光源の安全性Class II (eye-safe)同左
インターフェイスUSB 3.0同左
本体寸法193 x 63 x 53mm同左
本体重量620g同左
入力電源12V, 5A同左
動作温度-20 から 40℃同左
動作湿度10 - 90%同左
証明書CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50同左

スキャンモード

製品名FreeScan ComboFreeScan Combo+
複数クロススキャンモード26本のレーザーライン使用50本のレーザーライン使用
ファインスキャンモード7本の平行レーザーライン使用同左
シングルスキャンモード1本のレーザーライン使用同左
赤外線スキャンモードVCSEL使用同左

PCスペック

推奨パソコンスペック-
グラフィックカードNVIDIA GeForce RTX 4060以上
CPU13th Gen Intel (R) Core I7-13650HX 2.6 GHz以上
ビデオメモリ8GB以上
インターフェースUSB 3.0
メモリー64GB以上 DDR5 dual-channel
OSWindows10 Pro (64bit), 11 Pro (64bit)
