EinScanシリーズの新型後継機。
これまで以上に使いやすく、簡単にスキャンを行えます。
※スキャン開始時にネット接続が必須となります
Share





Einscan Pro HD

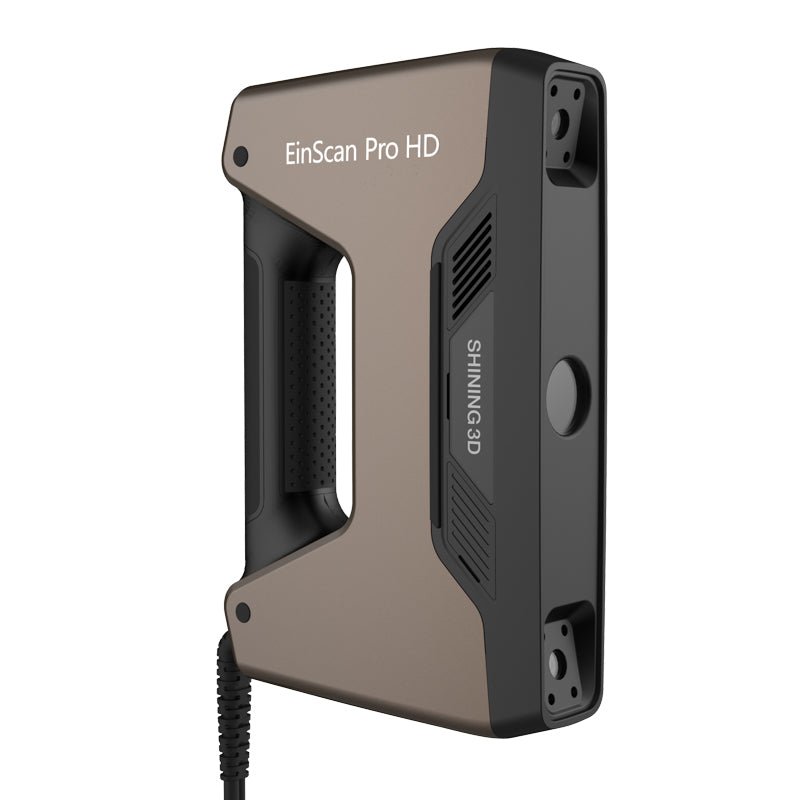

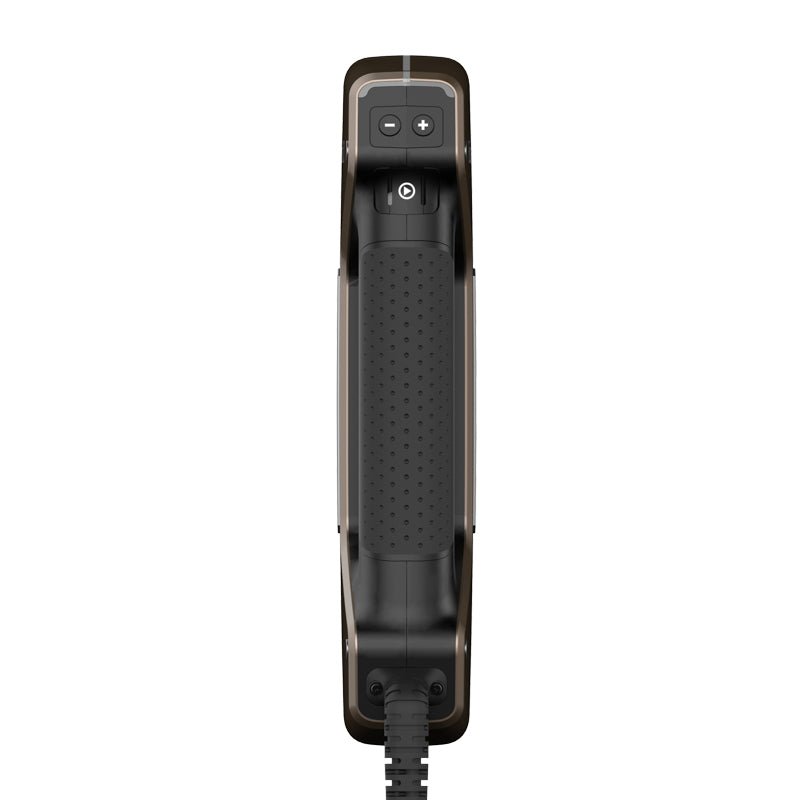

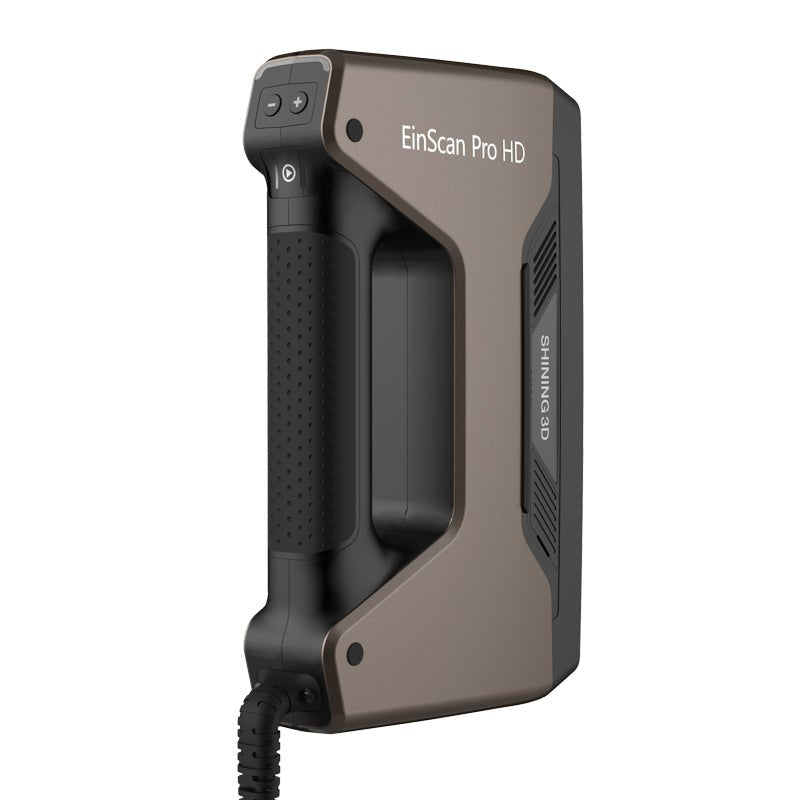

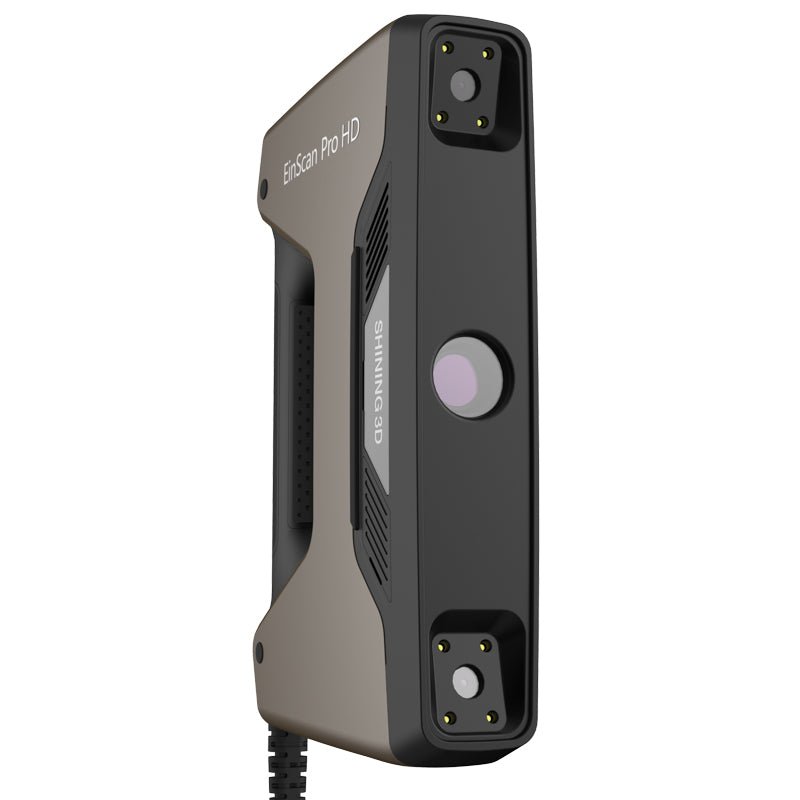

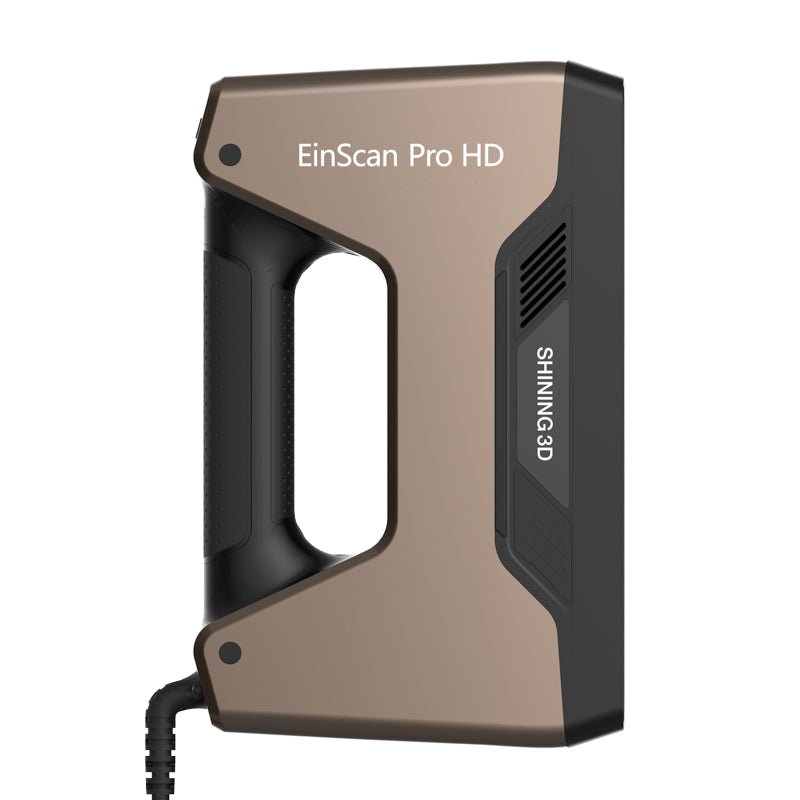

多機能ハンドヘルド3Dスキャナ Einscan Pro HD
これまでのEinScan Proシリーズで得た経験とフィードバックを受け継いで、EinScan Pro HDではこれまで以上に高精度、高解像度のデータをハンディースキャンで計測可能にしました。
一歩一歩確実に進化を遂げたEinScan Pro HDは、これまでのHD(High Definition)でのスキャンをより簡単なものにしました。
簡単に高精度のスキャニングを行える事が出来るようになったことにより、デザイナーやエンジニアの方など制度の高い3Dモデリングを行う方たちをこれまで以上にサポートすることが出来ます。
製品特長
3Dモデリングの効率と質を向上させる高精度のスキャンデータ
- 同価格帯ではNo1のコストパフォーマンスと実用性を実現
- 操作も簡単で、穴埋めや位置合わせも行うソフトウェア
- 高い精度のスキャニングデータ
- 暗い素材や金属素材にもこれまで以上に強い
- 高速スキャンで効率性も向上
驚きの高精度、高画質
最新のプロジェクターモジュールを搭載することにより、これまででは固定スキャンでしか使えなかったストライプパターンスキャニングを、HD Scan Modeで利用することが出来るようになりました。
点間わずか0.2mmにまで縮められたスキャン技術により、正確で高解像度のデータを出力することが可能になりました。



Handheld HD Modeでスキャンを行ったデータ


対応素材の拡張
最新のプロジェクターモジュールとソフトウェアの組み合わせにより、これまでスキャンの難しかった黒や暗い色の素材や金属素材への対応も改善されているため、対応出来る素材の種類が大幅に増えました。
Hanheld Rapid Modeでスキャンを行ったデータ



高速なスキャニングとデータ処理
EinScan Pro HDではスキャンのキャパシティー能力に劇的な改善を行うことが出来ました。その結果、3,000,000点の処理をハンディースキャンでは1秒、固定モードでは0.5秒で行うことが出来るようになりました。
USB3.0の恩恵をより効果的に利用しています。
Handheld Rapid Modeでスキャンしたデータ
スキャン時間:1分未満 対象物のサイズ:220cm x 71cm


良い3Dモデリングのために高精度のデータを
多くのセンサーや方法によって対象物を確認しているので、スキャン中にスキャナーや対象物を動かすことが出来ます。固定モードでは0.04mmの精度でスキャン出来ます。マーカーを付けたハンディースキャンでは、0.045mm(誤差 ±.3mm/m)でスキャンを行うことが出来ます。
Hanheld Rapid Modeでスキャンを行ったデータ

スキャニングの幅を広げるオプション品

EinScan Pro HDシリーズには「Industrial Pack」「Color Pack」のオプション品が用意されています。これらのオプションを組み合わせると、より幅広いスキャニングを行うことが出来るようになります。
高いスキャニング精度
EinScan Pro HDシリーズはハンディタイプですが、オプションの Industrial Pack を利用することによって固定でのスキャニングを行うことも出来ます。大きいものから小さいものまで、これ一つでスキャンすることが出来ます。
- 最高スキャン精度(ハンディ): 0.04mm (0.05mm)
- 容積測定誤差: 0.05mm +0.3mm/m
オプション品はこちらより
ソフトウェア EXSCAN PRO

EXSCAN PROは、ユーザーからのフィードバックを元にして開発された新しいソフトウェアです。作業手順を簡略化して、より作業効率を上げることが出来るようになりました。
対応する出力形式も増え、これまで以上に多くのソフトウェアでご利用になれます。
対応出力形式: STL, OBJ, PLY, 3MF, ASC, P3
Solid Edge SHINING 3D Edition

EinScan Pro HDには前モデルから引き続き、シーメンスのSolid Edgeが同梱されています。カスタマイズ版のため本製品とは異なりますが、基本機能は網羅しているので、通常利用であれば遜色なくご利用頂けます。
今までは別ソフトを用意する必要のあったリバースエンジニアリングが、EinScan Proシリーズのご用意のみで出来るようになりました。
Geomagic Essentials
Solid Edgeのシーメンスに加えて3D systemsとも協業を開始し、Geomagic EssentialsもEinScan Pro HDのオプション品として用意されました。(有償)
Geomagic Essentialsを利用することにより、大幅な作業効率の改善や新しい作業を行うことが出来るようになります。


コンパクトでユーザーフレンドリー

EinScan Pro HDは非常にコンパクトで軽量なため、持ち運びに困ることはありません。(パソコンは除く)
環境を整えれば、野外でのスキャニングも可能です。
本体サイズ:37 X 36.5 X 13.5 mm
本体重量:1.13 KG
3Dスキャンサンプルデータ
3Dスキャンサンプルデータ(オプション Industrial Pack)
3Dスキャンサンプルデータ(オプション Color Pack)
Color Pack by SHINING 3D on Sketchfab
製品仕様
本体仕様
スキャンモード | ハンディHDスキャン | ハンディ高速スキャン | オートスキャン | フリースキャン |
---|---|---|---|---|
3D精度(最大) | 0.045mm | 0.1mm | シングルスキャン精度 0.04mm | シングルスキャン精度 0.04mm |
被写体長3D精度(最大) | 0.3mm/m (マーカーポイント配置) | 0.3mm/m (マーカーポイント配置) | - | - |
スキャンスピード | 10fps 3,000,000ポイント/秒 | 30fps 1,500,000ポイント/秒 | シングルスキャン 0.5秒以下 | シングルスキャン 0.5秒以下 |
ポイント間隔(3D解像度) | 0.2 - 3mm | 0.25 - 3mm | 0.24mm | 0.24mm |
シングルスキャン範囲 | 209x160mm - 312x240mm | 同左 | 同左 | 同左 |
被写界深度 | ±100mm | 同左 | 同左 | 同左 |
対象物との推奨距離 | 510mm | 同左 | 同左 | 同左 |
光源 | LED | 同左 | 同左 | 同左 |
アラインモード | ・マーカーポイント ・形状合わせ ・マーカーと形状のハイブリッド | ・マーカーポイント ・形状合わせ ・マーカーと形状のハイブリッド ・テクスチャ(Color Pack必須) | ・マーカーポイント ・形状合わせ ・手動調整 ・ターンテーブル(オートのみ) | ・マーカーポイント ・形状合わせ ・手動調整 |
テクスチャスキャン | 可能(Color Pack要) | 同左 | 同左 | 同左 |
屋外での使用 | 可能(直射日光を避けて屋根の下やカバー使用) | 同左 | 同左 | 同左 |
特殊なスキャン対象 | 透明や反射率の高いモデルや一部の暗い物体にはスキャン前に粉末スプレー使用 | 同左 | 同左 | |
データフォーマット | STL, OBJ, PLY, ASC, 3MF, P3 | |||
本体重量 | 1.13kg |
PCスペック
必須パソコンスペック | - |
---|---|
グラフィックカード | Quadro card P1000以上もしくはNVIDIA GTX660以上 |
CPU | Intel (R) xeon E3-1230, Intel (R) I5-3470, Intel (R) I7-3770 以上 |
メモリー | 8GB以上 |
インターフェース | high-speed USB 3.0 |
推奨パソコンスペック | |
グラフィックカード | NVIDIA GTX1060以上 |
ビデオメモリー | 4G以上 |
CPU | I7-8700以上 |
メモリー | 32GB以上 |
